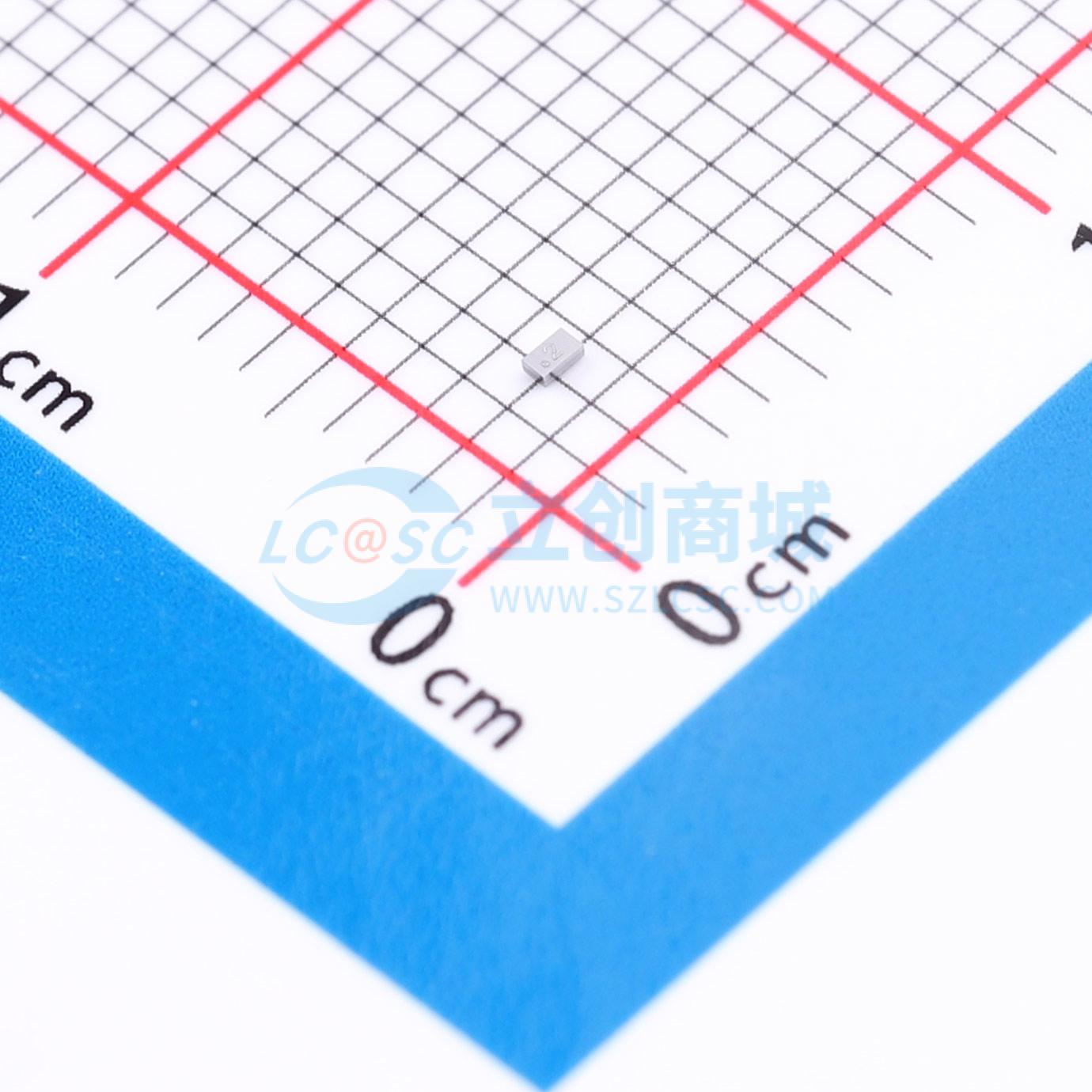

温馨提醒：图片仅供参考，商品以实物为准

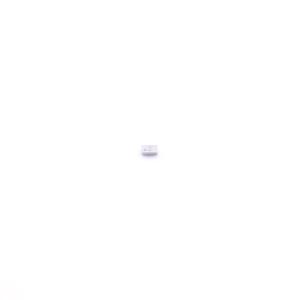

SP1015-04WTG
SP1015-04WTG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1015-04WTG
- 商品编号
- C1975914
- 商品封装
- XFDFN-4-EP(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
这款微型 4 通道双向 TVS 阵列可为可能遭受破坏性静电放电 (ESD) 的数据线提供保护。这些耐用的二极管能够安全吸收远超 IEC 61000 - 4 - 2 国际标准规定的最大水平的重复性 ESD 冲击，且性能不会下降。双向配置可为存在交流信号的数据线提供对称的 ESD 保护。
商品特性
- 符合 RoHS 标准，无卤且无铅
- ESD，IEC 61000 - 4 - 2，±20kV 接触放电，±30kV 空气放电
- EFT，IEC 61000 - 4 - 4，40A (5/50ns)
- 防雷保护，IEC 61000 - 4 - 5 第二版，2.0A (t_p = 8 / 20μs)
- 现有高密度 TVS 阵列
- 在 0.95x0.55 mm 封装尺寸内提供 4 通道保护
- 触摸屏和 I²C 接口
应用领域
-移动电话-可穿戴技术-智能手机-电子阅读器/电子书-平板电脑
