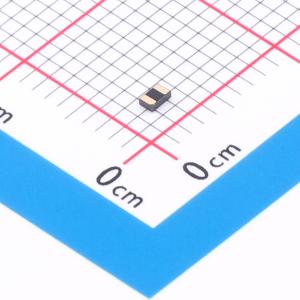

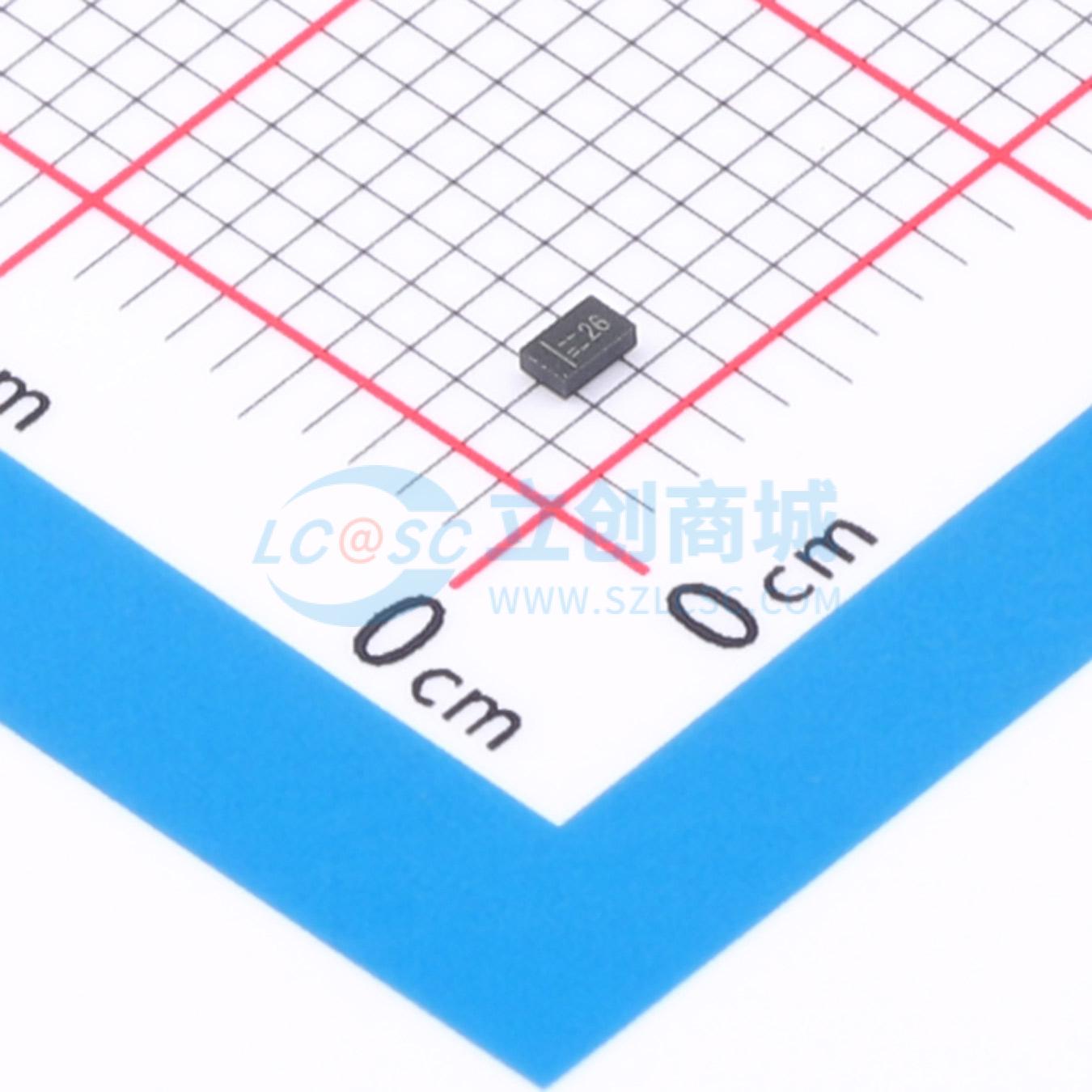

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP2271P.TNT
TVS 22V截止 25A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP2271P.TNT
- 商品编号
- C1975673
- 商品封装
- SGP1610-2
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 25.5V | |
| 类型 | TVS |
商品概述
μClamp TVS二极管旨在保护敏感电子设备，避免其因电气过应力（EOS）、雷击、电缆放电事件（CDE）和静电放电（ESD）而损坏或发生闩锁。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 μmxpxx71P系列采用2引脚SGP1610N2封装，尺寸为1.6×1.0 mm，标称高度为0.57 mm。引脚采用无铅NiPdAu镀层。它们可用于保护5V、8V、10V、12V、15V、18V、22V、26V和36V系统。其特点是具有高浪涌电流能力和低钳位电压，非常适合在恶劣的瞬态环境中使用。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，30kV（空气放电）、30kV（接触放电）
- 符合IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）标准，40A（5/50ns）
- 符合IEC 61000 - 4 - 5（雷击）标准，20 - 80A（8/20μs）
- 保护一条数据或电源线
- 低泄漏电流
- 高脉冲峰值电流能力
- 工作电压选项：5V、8V、10V、12V、15V、18V、22V、26V、36V
- 固态硅雪崩技术
应用领域
- 手机及配件
- USB电压总线
- 电池保护数字线路
- 接近传感器
