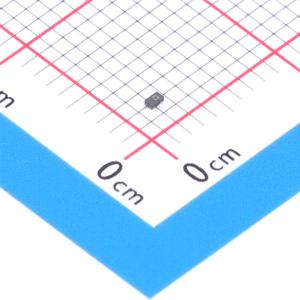

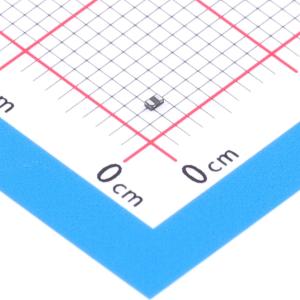

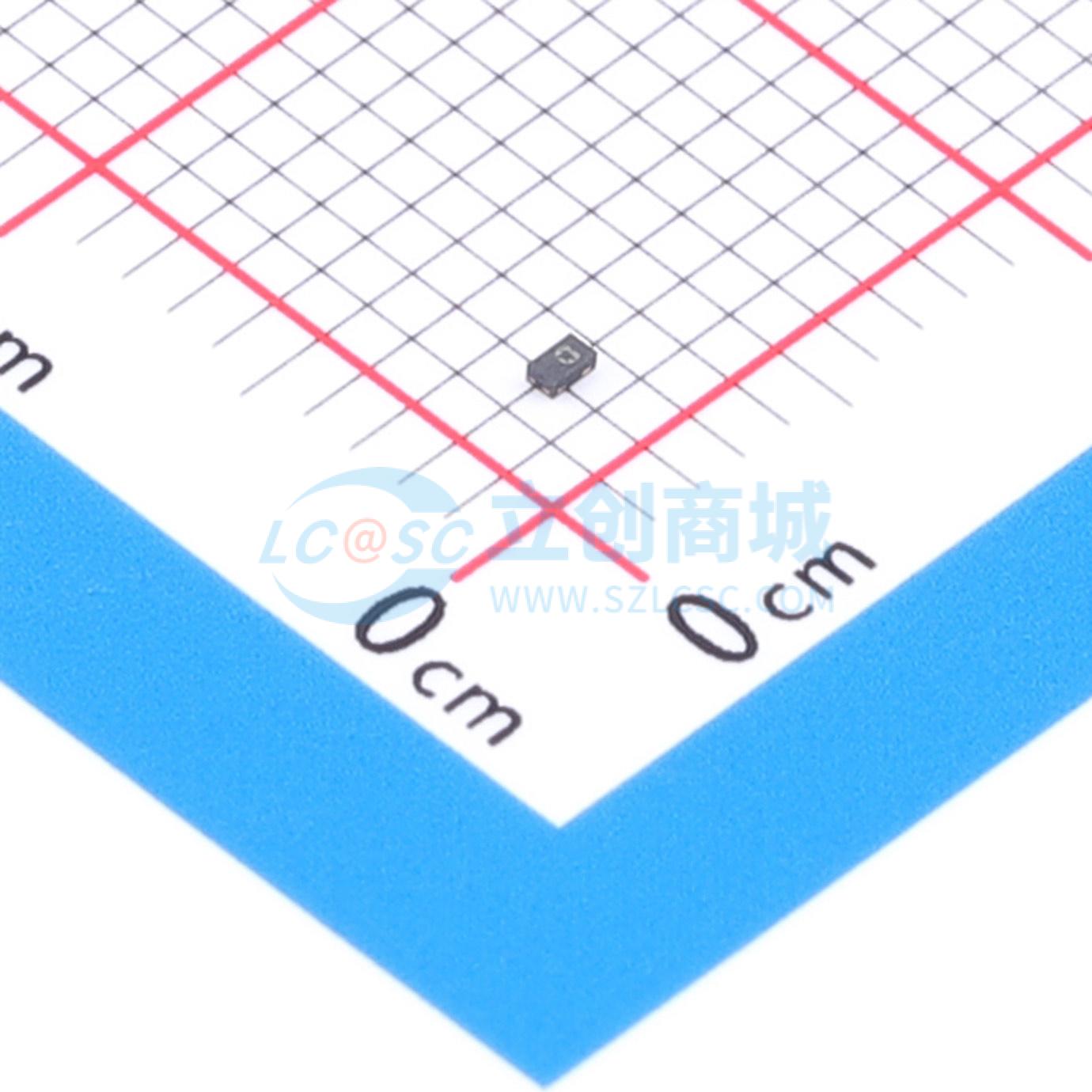

温馨提醒：图片仅供参考，商品以实物为准
SESD0402X1BN-0015-096
TVS 7V截止 2.5A峰值脉冲
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SESD0402X1BN-0015-096
- 商品编号
- C1975696
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 9.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.15pF |
商品概述
SESD系列增强型ESD分立瞬态电压抑制器（TVS）为高速串行接口提供超低电容的单向和双向ESD保护。超低电容有助于确保消费电子接口（如USB 3.1、HDMI 2.0、DisplayPort、Thunderbolt和V-by-One）的出色信号完整性。该系列产品提供超过22 kV的接触式ESD保护（符合IEC 61000-4-2标准），同时保持极低的泄漏电流和动态电阻，采用常用封装尺寸（0402和0201），为信号完整性和易用性设定了更高标准。
商品特性
- 典型双向电容0.15 pF
- 典型单向电容0.30 pF
- ESD防护能力：符合IEC 61000-4-2标准，接触放电±22 kV，空气放电±22 kV
- 钳位电压低，在I_PP = 2.5 A（双向）（脉冲宽度t_p = 8 / 20 μs）时为14 V
- 采用低矮的0201和0402 DFN封装
- 有助于实现出色的信号完整性
- 符合ELV标准
- 符合RoHS标准且无铅
- 通过AEC-Q101认证
- 具备生产件批准程序（PPAP）能力
应用领域
- 超高速数据线：USB 3.1、3.0、2.0，HDMI 2.0、1.4a、1.3，Thunderbolt，DisplayPort，V-by-One，LVDS接口
- 消费电子、移动和便携式设备
- 配备高速接口的平板电脑和外部存储设备
- 需要小封装下具备高ESD性能的应用
