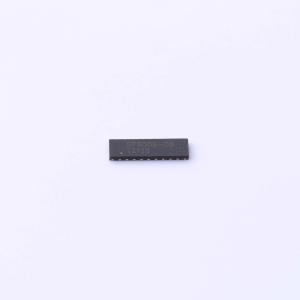

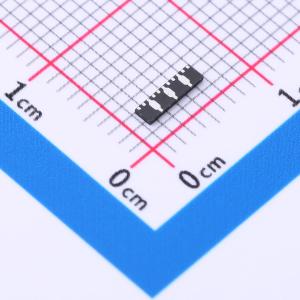

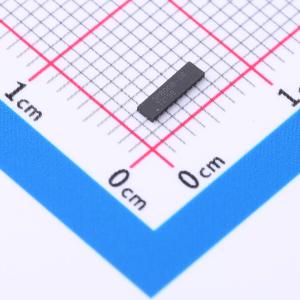

SP8008-08UTG
SP8008-08UTG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP8008-08UTG
- 商品编号
- C1975710
- 商品封装
- UDFN-14(1.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.45V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 八路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
SP8008集成了八路超低电容共模保护功能，适用于易受静电放电（ESD）影响的电子设备。这款耐用的元件能够有效防护超过IEC 61000 - 4 - 2标准中±8kV接触式ESD等级的ESD事件，且性能不会下降。该元件极低的关态电容使其非常适合保护高速信号引脚，如V-by-One、嵌入式DisplayPort、HDMI 1.0至2.1以及USB 2.0/3.0/3.1等。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，接触式±30kV / -23kV，空气放电式±30kV / -23kV
- EFT，符合IEC 61000 - 4 - 4标准，40A（脉冲宽度tp = 5 / 50ns）
- 防雷，符合IEC 61000 - 4 - 5第二版标准，4A（脉冲宽度tp = 8 / 20μs）
- 每个I/O在0V、3GHz条件下典型电容低至0.3pF
- 在5V电压下最大漏电流低至0.5μA
- 小尺寸μDFN封装（JEDEC MO - 229）节省电路板空间，支持数据线直连布线
- 无卤、无铅，符合RoHS标准
- UL认证化合物，阻燃等级达到V - 0
- 通过AEC - Q101认证
应用领域
-LCD/PDP电视-LCD/LED显示器-笔记本电脑-超级本-汽车显示屏-平板显示器-数字标牌-高清摄像机/投影仪-USB和HDMI接口
