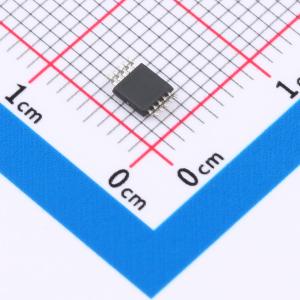

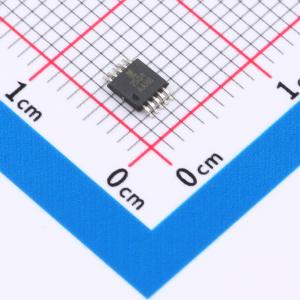

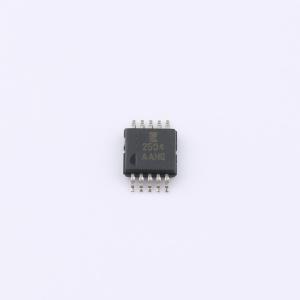

温馨提醒：图片仅供参考，商品以实物为准

SP4065-08ATG

TVS 3.3V截止 20A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成了低电容二极管和一个额外的齐纳二极管，以保护每个I/O引脚免受ESD和高浪涌事件的影响。该强大的器件可根据IEC 61000-4-5第2版（tp = 8/20μs）安全吸收高达20A的电流而不会导致性能下降，并且根据IEC 61000-4-2国际标准，其最小ESD为±30kV。其低负载电容也使其非常适合保护高速信号引脚。
品牌名称: Littelfuse(美国力特)
商品型号: SP4065-08ATG
商品编号: C1975717
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.144克(g)

商品参数

商品概述

SP4065将低电容二极管与一个额外的齐纳二极管集成在一起，以保护每个I/O引脚免受ESD和高浪涌事件的影响。这款耐用的器件可根据IEC 61000 - 4 - 5第2版标准（脉冲宽度tp = 8/20μs）安全吸收高达20A的电流，且性能不会下降，同时根据IEC 61000 - 4 - 2国际标准，其ESD防护能力最低可达±30kV。其低负载电容也使其成为保护高速信号引脚的理想选择。

商品特性

ESD防护能力：符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
EFT防护能力：符合IEC 61000 - 4 - 4标准，40A（脉冲宽度5/50ns）
雷击防护能力：符合IEC 61000 - 4 - 5第2版标准，20A（脉冲宽度8/20μs）
每个I/O的典型电容低至4.4pF
在3.3V电压下，最大漏电流低至1μA
无卤、无铅，符合RoHS标准
湿度敏感度等级（MSL - 1级）

应用领域

LCD/LED电视
笔记本电脑
台式电脑
1Gb以太网
游戏机
网络硬件
机顶盒
小基站

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	13.5V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	-

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	4.4pF
