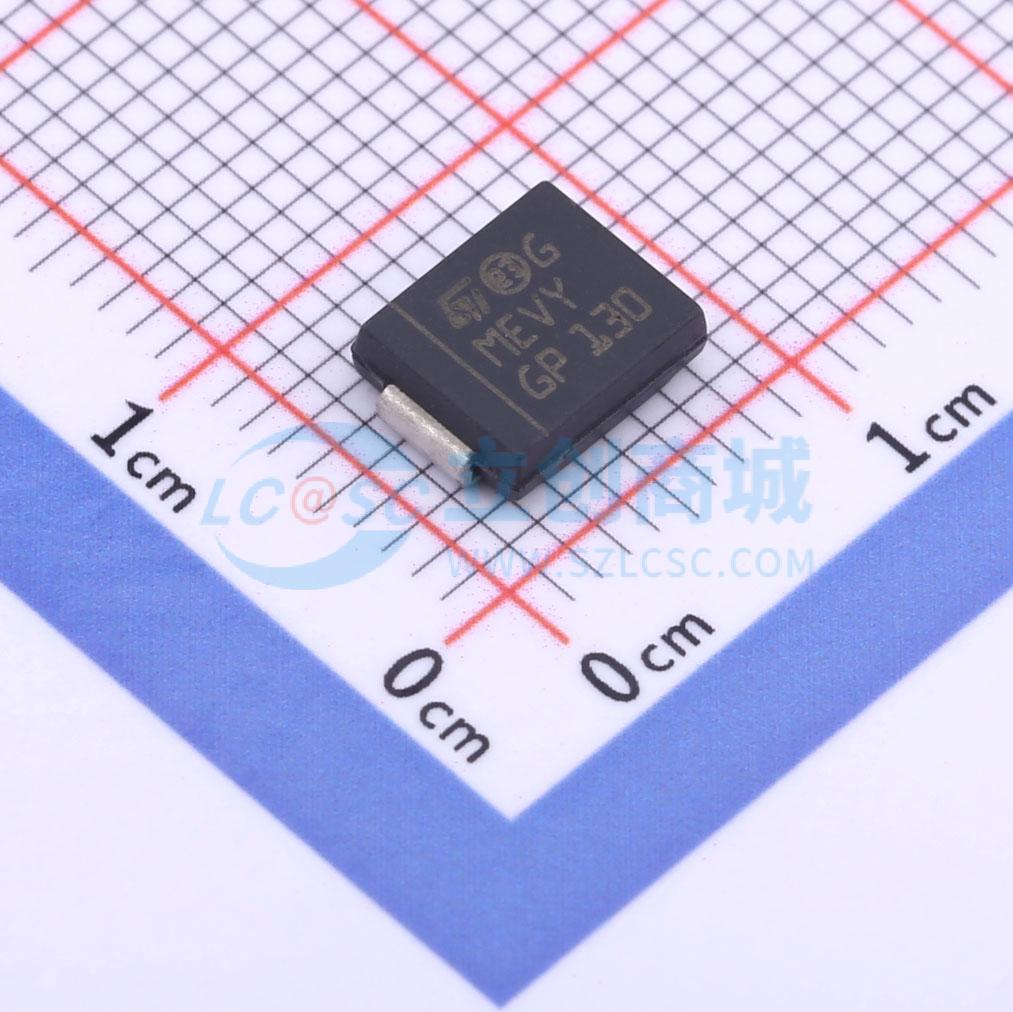

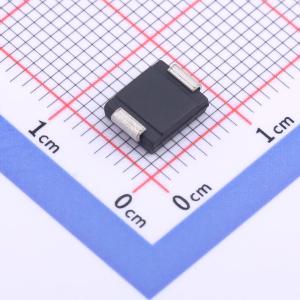

SM15T36AY

单向TVS 30.8V截止峰值浪涌电流：156A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用 SMC 的汽车 1500 W、30.8 V TVS
品牌名称: ST(意法半导体)
商品型号: SM15T36AY
商品编号: C1975694
商品封装: SMC
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SM15TY瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，抵御ISO 7637 - 2中定义的浪涌，以及符合ISO 10605标准的静电放电。平面技术使其适用于高端电路，这些电路需要低泄漏电流和高结温，以确保长期的可靠性和稳定性。SM15TY采用SMC封装（SMC封装尺寸符合IPC 7531标准）。

商品特性

峰值脉冲功率：– 1500 W（10/1000 µs）、10 kW（8/20 µs）
截止电压范围：5.8 V至70 V
单向和双向类型
低泄漏电流：– 25 ℃时为0.2 µA、85 ℃时为1 µA
最高工作结温（Tj）：150 ℃
在最高结温（Tjmax）下具备高功率能力：– 1250 W（10/1000 µs）
符合JEDEC注册封装外形
树脂符合UL 94 V0标准
通过AEC - Q101认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	30.8V
	钳位电压	64.3V
	峰值脉冲电流(Ipp)	156A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	1.5kW@10/1000us；10kW@8/20us
	击穿电压	36V
	反向电流(Ir)	200nA
	工作温度	-40℃~+150℃
	类型	TVS
