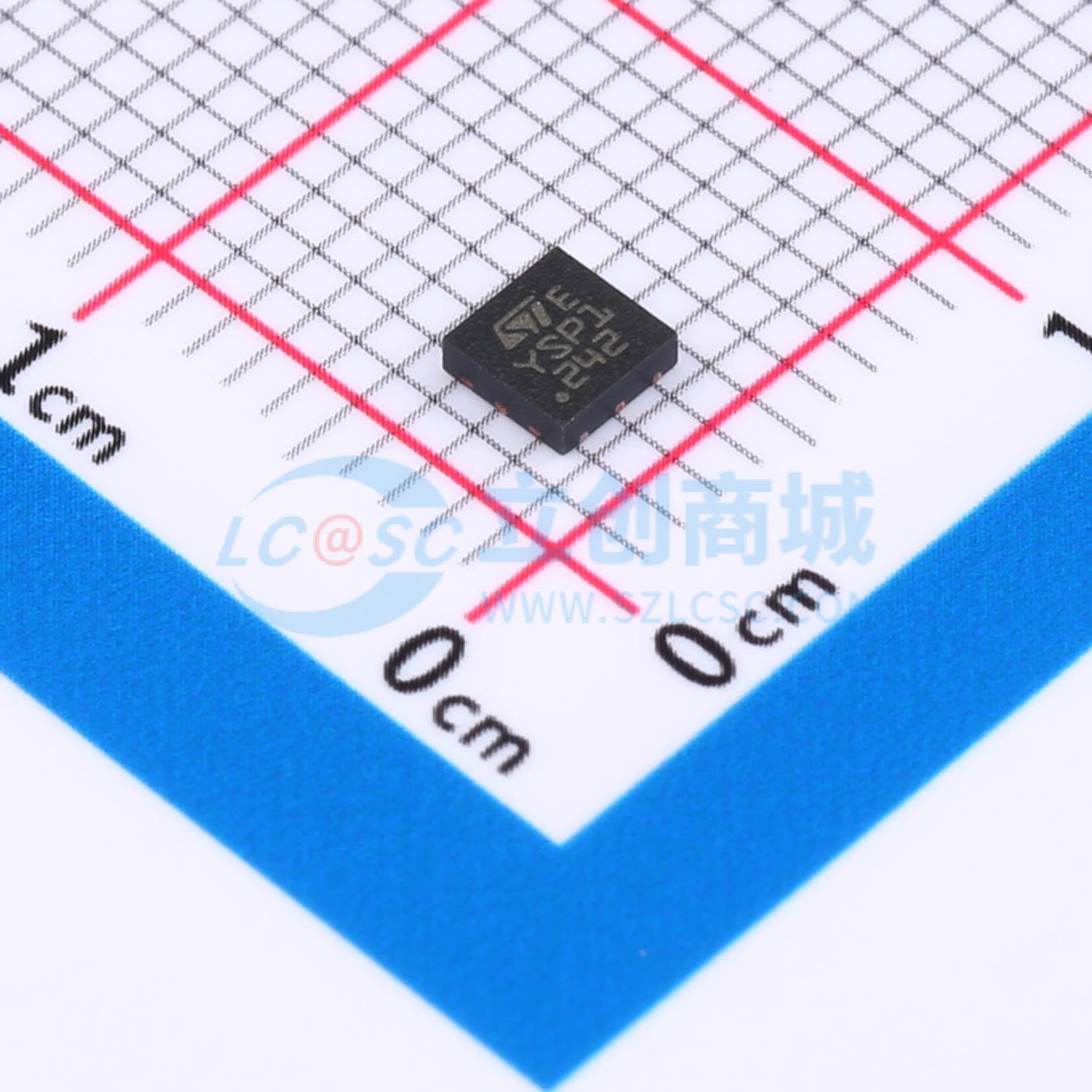

温馨提醒：图片仅供参考，商品以实物为准
SPT01-335DEE
ESD 36V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SPT01-335专为保护24 V接近传感器而设计。它实现了传感器电源的反极性和过压保护，以及电源开关的过压保护。它提供了一种非常紧凑且灵活的解决方案，为PNP或NPN传感器提供两种连接方式。得益于意法半导体（ST）的高性能技术，SPT01-335能为接近传感器提供最高级别的保护，符合IEC 61000-4-2、IEC 61000-4-4和IEC 60947-5-2 / IEC 61000-4-5标准。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SPT01-335DEE
- 商品编号
- C1975840
- 商品封装
- QFN-9(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 41.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 三路 | |
| 工作温度 | -40℃~+100℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
SPT01 - 335专为24 V接近传感器的保护而设计。它实现了传感器电源的反极性和过压保护，以及电源开关的过压保护。 它提供了一种非常紧凑且灵活的解决方案，为PNP或NPN传感器提供了两种连接方式。 得益于高性能意法半导体（ST）技术，SPT01 - 335能为接近传感器提供符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 60947 - 5 - 2 / IEC 61000 - 4 - 5标准的最高等级保护。
商品特性
- 用于电源总线保护、开关保护和反向阻断保护的三二极管阵列
- 适用于NPN低端或PNP高端传感器配置的灵活连接
- 6 V至36 V的电源电压范围
- 耐受电压：36 V
- 最小击穿电压VBR：38 V
- 8/20 μs 2A最大钳位电压：46 V
- 直接传感器开关电流：300 mA
- 阻断二极管正向压降VF：300 mA时为1 V
- 阻断二极管最大10 ms方波脉冲电流IFSM：1 A
- 环境温度：-40°C至+100°C
- QFN3x3 - 6L 1 mm扁平封装：3x3 mm
- 电压浪涌：EN 60947 - 5 - 2或IEC 61000 - 4 - 5，RCC = 500 Ω时：±1 kV
- 静电放电ESD，IEC 61000 - 4 - 2：接触时±8 kV，空气放电时±15 kV
- 电气瞬态抗扰度，IEC 61000 - 4 - 4：±2 kV
应用领域
-工厂自动化传感器应用-接近传感器接口保护-瞬态和浪涌电压保护-符合传感器标准EN60947-5-2
