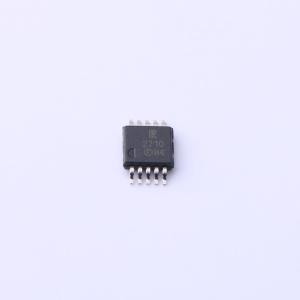

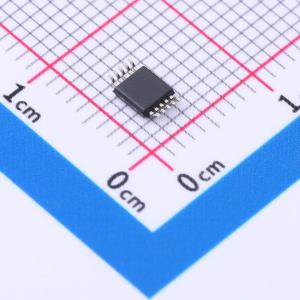

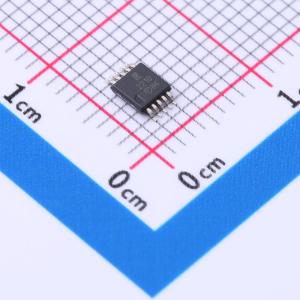

温馨提醒：图片仅供参考，商品以实物为准

SP4044-04ATG

TVS 2.8V截止峰值脉冲电流：2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP4044将低电容二极管与额外的齐纳二极管集成在一起，以保护每个I/O引脚免受静电放电（ESD）和高浪涌事件的影响。这款坚固的器件可根据IEC 61000 - 4 - 5第二版标准安全吸收高达24A的电流（脉冲宽度tp = 8/20μs），性能不会下降，并且按照IEC 61000 - 4 - 2国际标准，其最小静电放电抗扰度为±30kV。其低负载电容也使其成为保护高速信号引脚的理想选择。
品牌名称: Littelfuse(美国力特)
商品型号: SP4044-04ATG
商品编号: C1975848
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

SP4044将低电容二极管与额外的齐纳二极管集成在一起，以保护每个I/O引脚免受静电放电（ESD）和高浪涌事件的影响。这款坚固的器件可根据IEC 61000 - 4 - 5第二版标准安全吸收高达24A的电流（脉冲宽度tp = 8/20μs），性能不会下降，并且按照IEC 61000 - 4 - 2国际标准，其最小静电放电抗扰度为±30kV。其低负载电容也使其成为保护高速信号引脚的理想选择。

商品特性

保持信号完整性的直通布线
在2.8V电压下，漏电流低至1μA（最大值）
静电放电（ESD），符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
电快速瞬变脉冲群（EFT），符合IEC 61000 - 4 - 4标准，40A（5/50ns）
雷击浪涌，符合IEC 61000 - 4 - 5第二版标准，24A（8/20μs）
每个I/O的电容低至1.5pF（典型值）
通过AEC - Q101认证
无卤、无铅，符合RoHS标准
湿度敏感度等级（MSL 1级）

应用领域

T3/E3二次保护
音视频设备
HDBaseT保护器
10/100/1000以太网
2.5G和5G以太网
T1/E1二次保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.8V
	钳位电压	6V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	-

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.5pF
