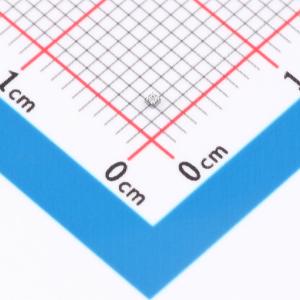

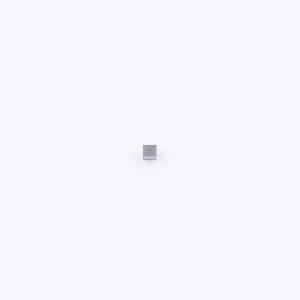

温馨提醒：图片仅供参考，商品以实物为准
LFTVS18-1F3
单向TVS 12V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LFTVS18 - 1F3是一款单线二极管，专为保护易受静电放电（ESD）和电气过应力（EOS）瞬态过电压影响的便携式设备和小型化电子设备中的集成电路而设计。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LFTVS18-1F3
- 商品编号
- C1975937
- 商品封装
- UFBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16V | |
| 反向电流(Ir) | 250nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 175pF |
商品概述
LFTVS18-1F3是一款单线二极管，专为保护便携式设备和小型化电子设备中的集成电路而设计，这些设备会受到静电放电（ESD）和电气过应力（EOS）瞬态过电压的影响。
商品特性
- 强大的ESD和EOS保护能力
- 极低的钳位系数 VCL/VBR
- 单向器件
- 快速响应时间
- 超薄封装
- 极小的PCB占用面积
- 符合RoHS标准
- 符合IEC 61000-4-2 4级标准：
- ±15 kV（空气放电）
- ±8 kV（接触放电）
