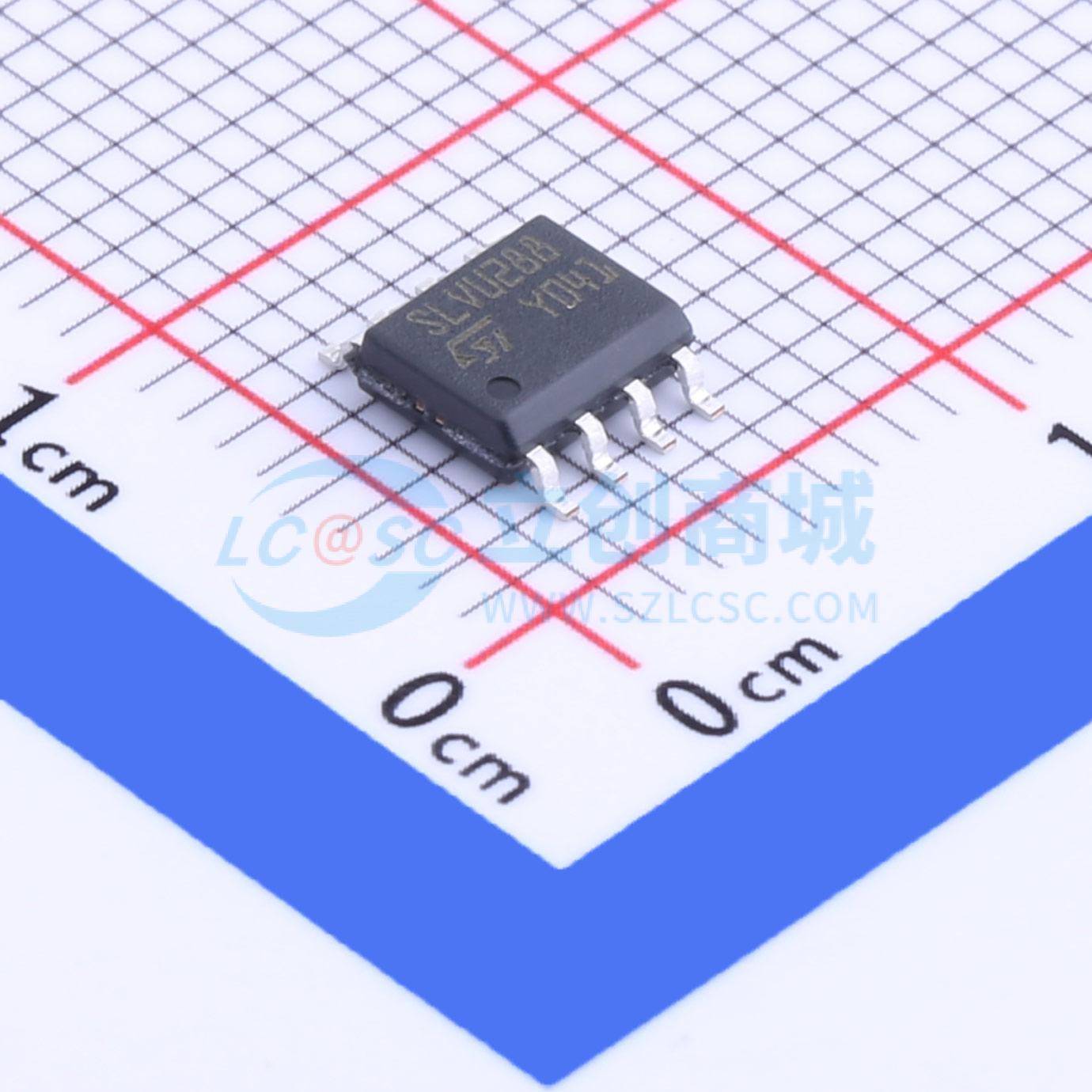

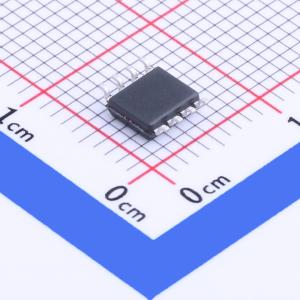

温馨提醒：图片仅供参考，商品以实物为准
SLVU2.8-8A1
ESD 2.8V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLVU2.8系列经过优化。其低电容特性使其与千兆以太网兼容。SLVU2.8 - 4A1设计为通过使用两个SOT - 1068封装与千兆以太网和千兆以太网供电（PoE）兼容，也可通过使用单个器件用于10/100 Mbps以太网。SLVU2.8 - 8A1设计为通过使用单个SO - 8封装与千兆以太网和千兆以太网供电（PoE）兼容。其浪涌能力符合IEC 61000 - 4 - 5 2级标准（1.2/50μs，24A）。SLVU2.8采用SO - 8封装，是一款
- 品牌名称
- ST(意法半导体)
- 商品型号
- SLVU2.8-8A1
- 商品编号
- C1975982
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 反向电流(Ir) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | - | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
SLVU2.8系列专为保护以太网线路而设计。其低电容特性使其与千兆以太网兼容。 SLVU2.8 - 4A1采用两个SO - 8封装，旨在与千兆以太网和千兆以太网供电（PoE）兼容，单器件可用于10/100 Mbps以太网。 SLVU2.8 - 8A1采用单个SO - 8封装，旨在与千兆以太网和千兆以太网供电（PoE）兼容。 浪涌能力符合IEC 61000 - 4 - 5 2类标准（1 kV、42 Ω、24 A）。 SLVU2.8采用SO - 8封装，为直插式设计，以尽量减小走线电感。焊盘尺寸符合IPC 7531标准。
商品特性
- 脉冲峰值电流：I_PP = 30 A / 20 μs
- 低电容：C_typ = 1.5 pF
- 关断电压：V_R = 2.8 V
- 低泄漏电流：I_Rmax = 0.2 μA
- 符合ECOPACK2标准的元件
- 在T_j = 150°C时符合IEC 61000 - 4 - 5标准（1 kV、42 Ω、24 A）
- 符合IEC 61000 - 4 - 2 4级标准：15 kV（空气放电）、8 kV（接触放电）
- 符合IEC 61000 - 4 - 4 4级标准：±2 kV - 40 A（5/50 ns）
- 符合IEC 61000 - 4 - 5 2级标准：±1 kV - 42 Ω
- 在接收器（最大4 V）和驱动器端（最大3.6 V）均兼容IEEE 802.3ab和802.3at标准
- 符合MIL STD 883G - 方法3015 - 7标准：25 kV（人体模型）
- SO - 8封装
