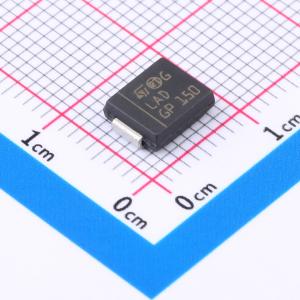

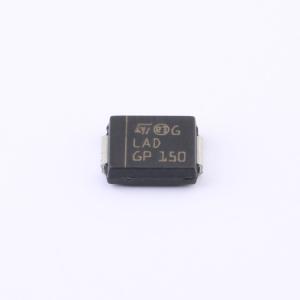

LNBTVS4-304S

LNBTVS系列旨在保护卫星机顶盒中的LNB稳压器，使其免受符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电影响，以及符合IEC 61000 - 4 - 4和5标准的电气过应力影响。这些器件可在整个消费级温度范围（最高85 ℃）内防护高达6 kV的浪涌。 平面技术使这些器件适用于高端机顶盒，能长期提供可靠性和稳定性。 LNBTVS采用SMB或SMC封装（封装尺寸符合IPC 7531标准）。

• 脉冲峰值功率：最高3 kW（10/1000 µs），最高22.5 kW（8/20 µs）
• 击穿电压范围：23.1 V至30 V
• 低钳位系数
• 单向且正向压降（VF）低（3 A时VF = 1.2 V）
• 低漏电流：25 ℃时为0.2 µA
• 最高工作结温（Tj）：150 ℃
• 采用标准封装尺寸时，在Tj = 85 ℃下仍符合IEC 61000 - 4 - 5标准
• 在最高结温（Tjmax）下具有高功率能力：1250 W（10/1000 µs）
• 符合JEDEC注册封装外形
• 与LNBH电源和控制IC兼容
• 符合IEC 61000 - 4 - 2四级标准：15 kV（空气放电），8 kV（接触放电）
• 符合IEC 61000 - 4 - 5标准
• 符合MIL STD 883G方法3015 - 7：3B类，25 kV人体模型（HBM）
• 树脂符合UL 94 V0标准
• 符合MIL - STD - 750方法2026可焊性标准
• 符合EIA STD RS - 481和IEC 60286 - 3包装标准
• 符合IPC 7531封装尺寸

• 在需要防护雷击浪涌的应用中，像LNBTVSx - 22xx这样的瞬态电压抑制器（TVS）器件可用于保护LNBHxx以及与天线电缆电气连接的其他设备。
• LNBTVSx - 22xx二极管专门用于为LNBHxx稳压器提供雷击和电气过应力浪涌保护。
