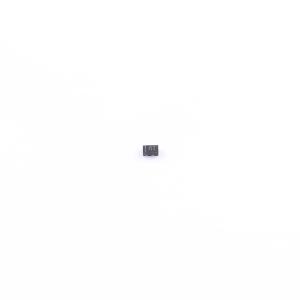

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP0801T.TCT

TVS 8V截止 1.5A峰值脉冲

品牌名称: SEMTECH
商品型号: UCLAMP0801T.TCT
商品编号: C1975374
商品封装: SLP1006-2
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

μClamp® 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。该系列专为取代手机、笔记本电脑等便携式应用以及其他便携式电子产品中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且无器件性能退化问题。 μClamp0801T 采用 2 引脚 SLP1006P2T 封装。其尺寸为 1.0 x 0.6 mm，标称高度仅 0.4 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 表面处理。每个器件可保护一条工作电压为 8 伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸和高 ESD 浪涌能力的结合使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。

商品特性

符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）、IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）和电缆放电事件（CDE）标准的数据线路瞬态保护
超小封装（1.0 x 0.6 x 0.4mm）
保护一条数据线路
低钳位电压
工作电压：8V
低泄漏电流
固态硅雪崩技术

应用领域

-手机及配件-个人数字助理(PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-外设-MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	8V
	钳位电压	17V
	峰值脉冲电流(Ipp)	1.5A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	-
	击穿电压	9.5V
	类型	TVS
