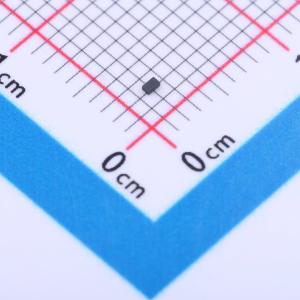

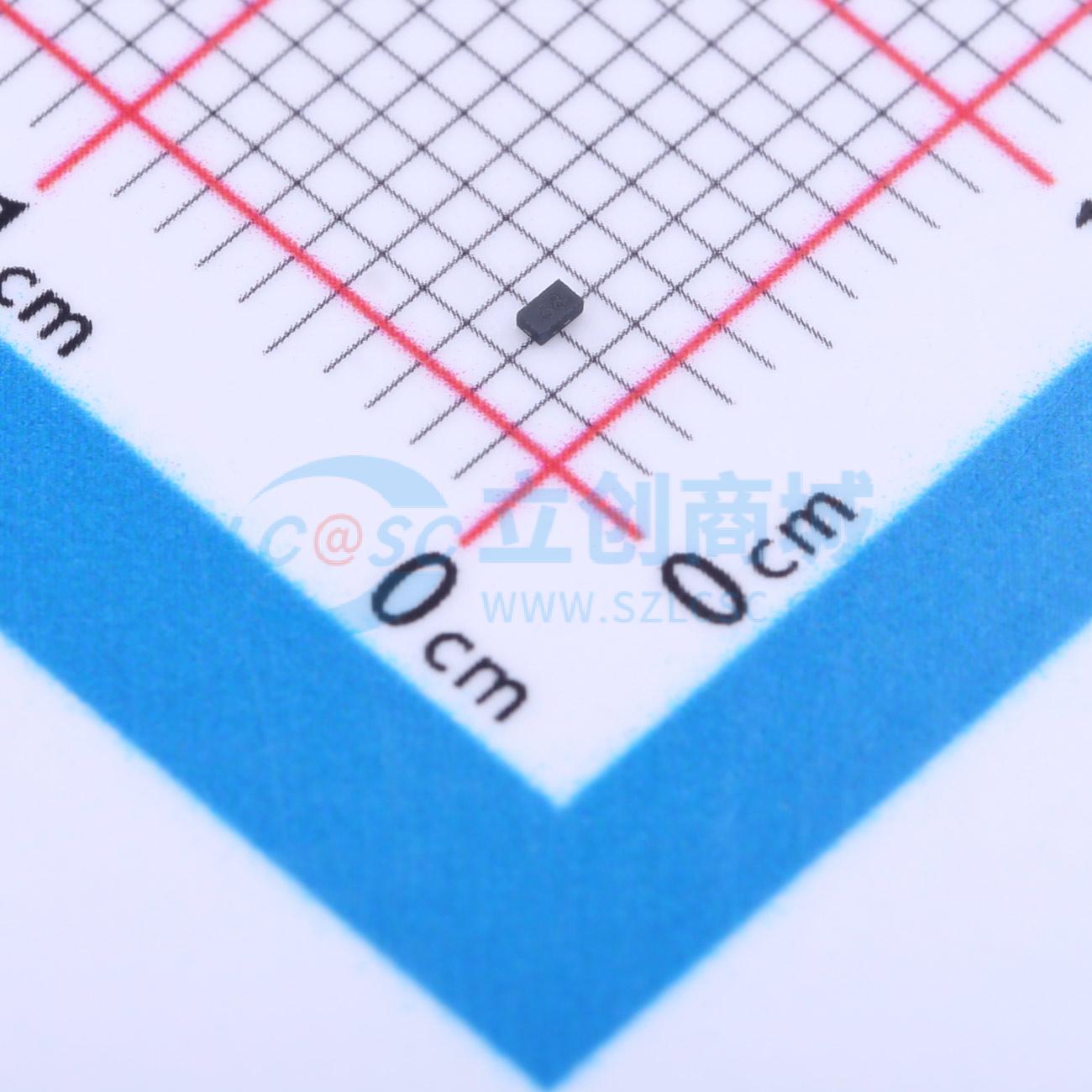

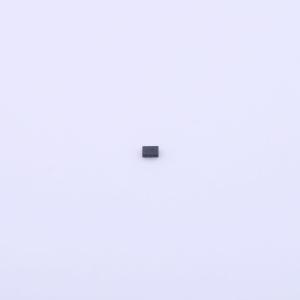

UCLAMP0511T.TCT
双向TVS 5V截止 峰值脉冲电流：2A@8/20us
- 描述
- μClampTM系列瞬态电压抑制（TVS）阵列旨在保护敏感电子设备免受静电放电（ESD）造成的损坏或闩锁影响。该系列产品专为在手机、笔记本电脑等便携式电子产品应用中替代多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0511T.TCT
- 商品编号
- C1975591
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4pF |
商品概述
μClamp™ 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闩锁效应。该系列产品专为取代手机、笔记本电脑等便携式应用以及其他便携式电子产品中的多层压敏电阻 (MLV) 而设计。其特点是具有大截面积结，可传导高瞬态电流。它们具备适合电路板级保护的理想特性，包括响应时间快、工作电压和钳位电压低，且器件不会老化。 μClamp™ 0511T 采用 2 引脚、符合 RoHS/WEEE 标准的 SLP1006P2T 封装。其尺寸为 1.0 × 0.6 mm，标称高度仅为 0.4 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 5 伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。它们可满足 IEC 61000 - 4 - 2 标准第 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。
商品特性
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns），电缆放电事件（CDE）
- 超小封装（1.0 x 0.6 x 0.4mm）
- 保护一条数据或电源线
- 低反向电流：典型值 3nA（VR = 3.3V）
- 工作电压：- 5V / +5V
- 低电容：典型值 4pF
- 固态硅雪崩技术
应用领域
- 手机及配件
- 键盘、侧键、USB 2.0、液晶显示器
- 笔记本电脑和台式电脑
- 便携式仪器
- 数码相机
- 外设
- MP3 播放器
