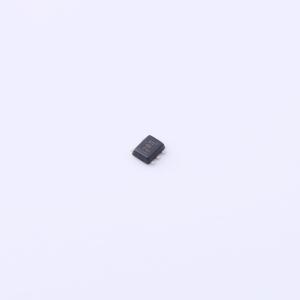

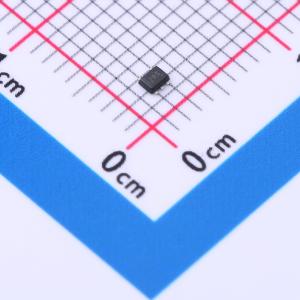

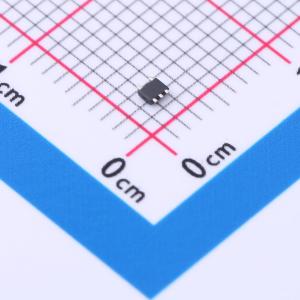

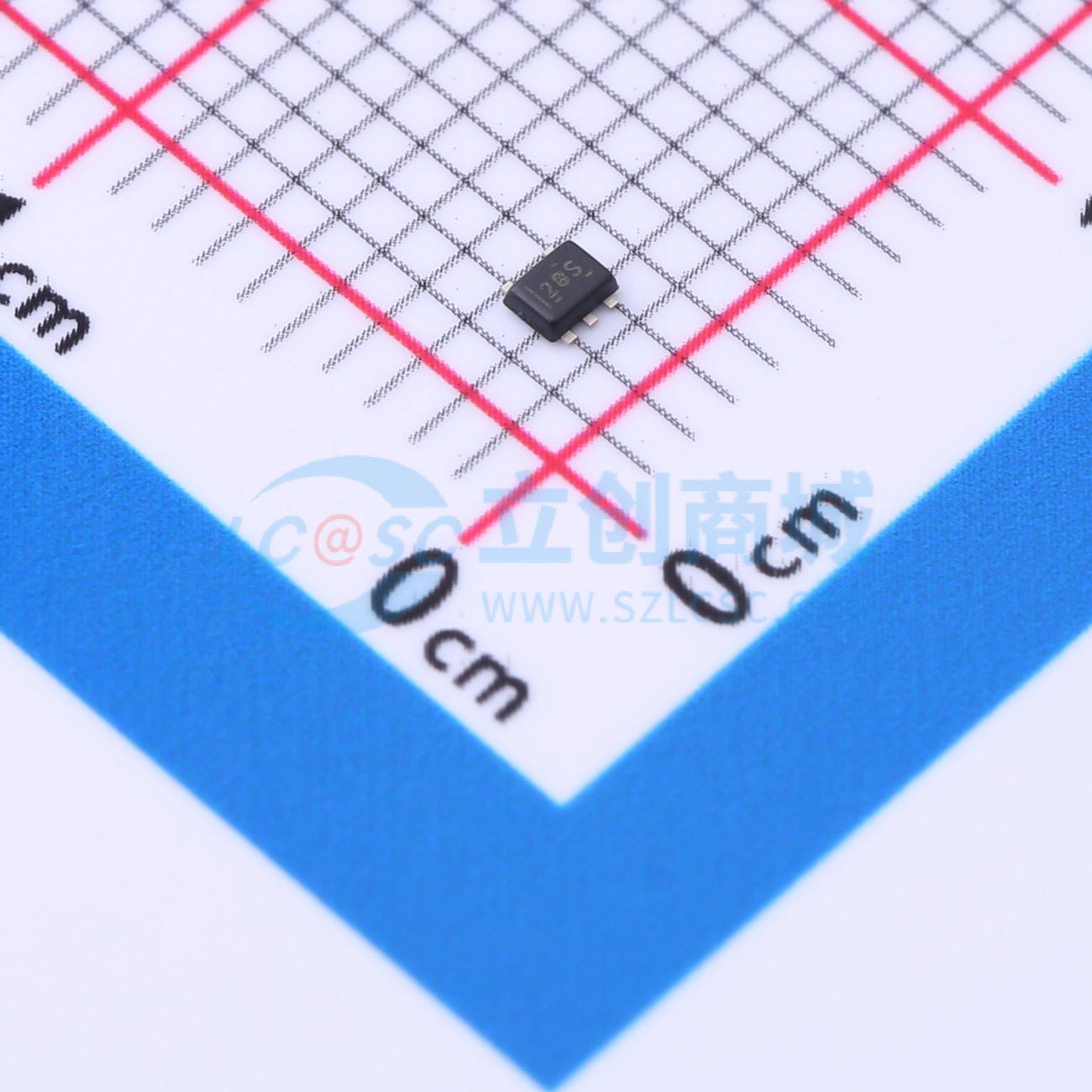

温馨提醒：图片仅供参考，商品以实物为准
TPD4E002DRL2
单向 2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD4E002 四路 11pF、5.5V、±15kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD4E002DRL2
- 商品编号
- C1975592
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 11pF |
商品概述
TPD4E002器件是一款瞬态电压抑制器（TVS），旨在保护多达四条线路免受静电放电（ESD）瞬态影响。单片电路设计可实现通道间卓越的电容匹配，并减少串扰。该器件非常适合需要降低线路电容和节省电路板空间的应用。 TPD4E002是一款四通道TVS保护二极管阵列。TPD4E002可承受±15kV的接触式ESD冲击，超过了IEC 61000 - 4 - 2国际标准中规定的4级要求。该器件每通道的I/O电容为11pF，非常适合用于高达100MHz的数据I/O接口。 TPD4E002是一款可为多达四个通道提供ESD保护的TVS，根据IEC 61000 - 4 - 2标准，可承受高达±15kV的接触式ESD，根据IEC 61000 - 4 - 5标准，可承受2.5A的峰值脉冲电流。单片技术使TPD4E002的任何I/O引脚之间的电容变化极小。小尺寸封装非常适合对节省空间设计有要求的应用。 TPD4E002器件是一种无源集成电路，当电压高于VBR或低于二极管约 - 0.5V的VF时触发。在ESD事件期间，高达±15kV的接触式ESD电压可通过内部二极管导入地。一旦受保护线路上的电压降至TPD4E002的触发电平以下（通常在几十纳秒内），该器件便恢复到高阻抗状态。
商品特性
- IEC 61000 - 4 - 2 ESD保护
- ±15kV IEC 61000 - 4 - 2接触式放电
- IEC 61000 - 4 - 5浪涌保护
- 2.5A峰值脉冲电流（8/20μs脉冲）
- ANSI/ESDA/JEDEC JS - 001
- ±15kV人体模型（HBM）
- 四个用于ESD保护的单向电压抑制二极管
- I/O击穿电压，VBR = 6.1V（最小值）
- I/O电容11pF（典型值）
- 低泄漏电流 < 100nA
- 非常小的印刷电路板（PCB）面积 < 2.6mm²
- 高集成度
- 适用于高密度电路板
应用领域
-计算机-打印机-通信系统和手机-视频设备
