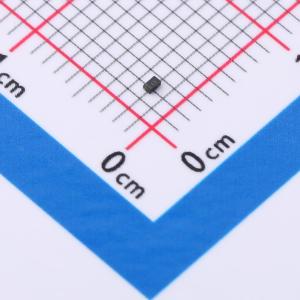

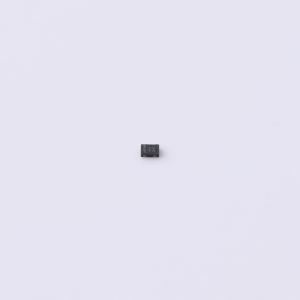

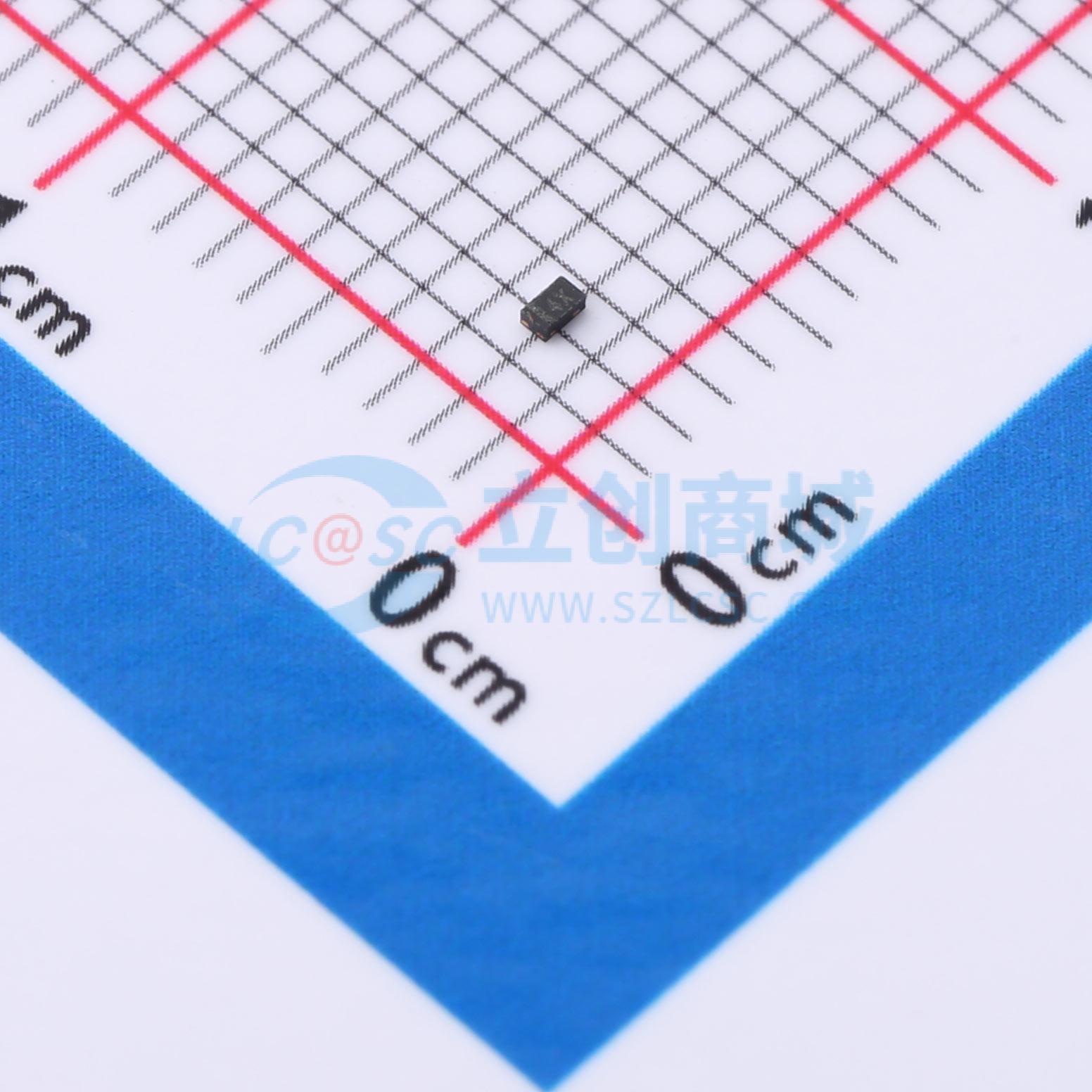

温馨提醒：图片仅供参考，商品以实物为准

TPD1E1B04DPYT

双向ESD 3.6V截止峰值浪涌电流：6.3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1E1B04 采用 0402 封装、具有 6.3A 8/20us 浪涌和低钳位的 1pF、±3.6V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E1B04DPYT
商品编号: C1978047
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TPD1E1B04是一款双向TVS ESD保护二极管，特有低RDYN和低钳位电压。TPD1E1B04的额定ESD冲击消散值等于IEC 61000 - 4 - 2（4级）国际标准中规定的最高水平。超低动态电阻(0.15Ω)和极低钳位电压（16A TLP时为8.5V）可针对瞬变事件提供系统级保护。该器件特有一个1pF IO电容，非常适合用于保护USB 2.0等接口。 TPD1E1B04采用符合行业标准的0402 (DPY)封装。

商品特性

IEC 61000 - 4 - 2 4级静电放电(ESD)保护 ±30kV接触放电，±30kV气隙放电
IEC 61000 - 4 - 4瞬态放电(EFT)保护 – 80A (5/50ns)
IEC 61000 - 4 - 5浪涌保护 – 6.3A (8/20µs)
IO电容值：1pF（典型值）
直流击穿电压：6.4V（典型值）
低泄漏电流：100nA（最大值）
极低ESD钳位电压 – 8.5V（16A TLP时）
RDYN：0.15Ω
工业温度范围： - 40°C至 + 125°C
行业标准的0402封装

应用领域

终端设备
可穿戴产品
便携式计算机和台式机
手机和平板电脑
机顶盒
数字视频录像机(DVR)和网络视频录像机(NVR)
电视和监视器
EPOS（电子销售终端）
接口
- USB 2.0/1.1通用输入/输出(GPIO)按钮音频

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.6V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	6.3A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us
	击穿电压	6.4V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
