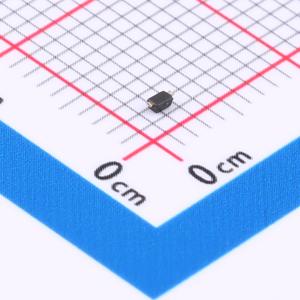

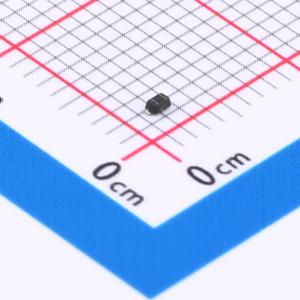

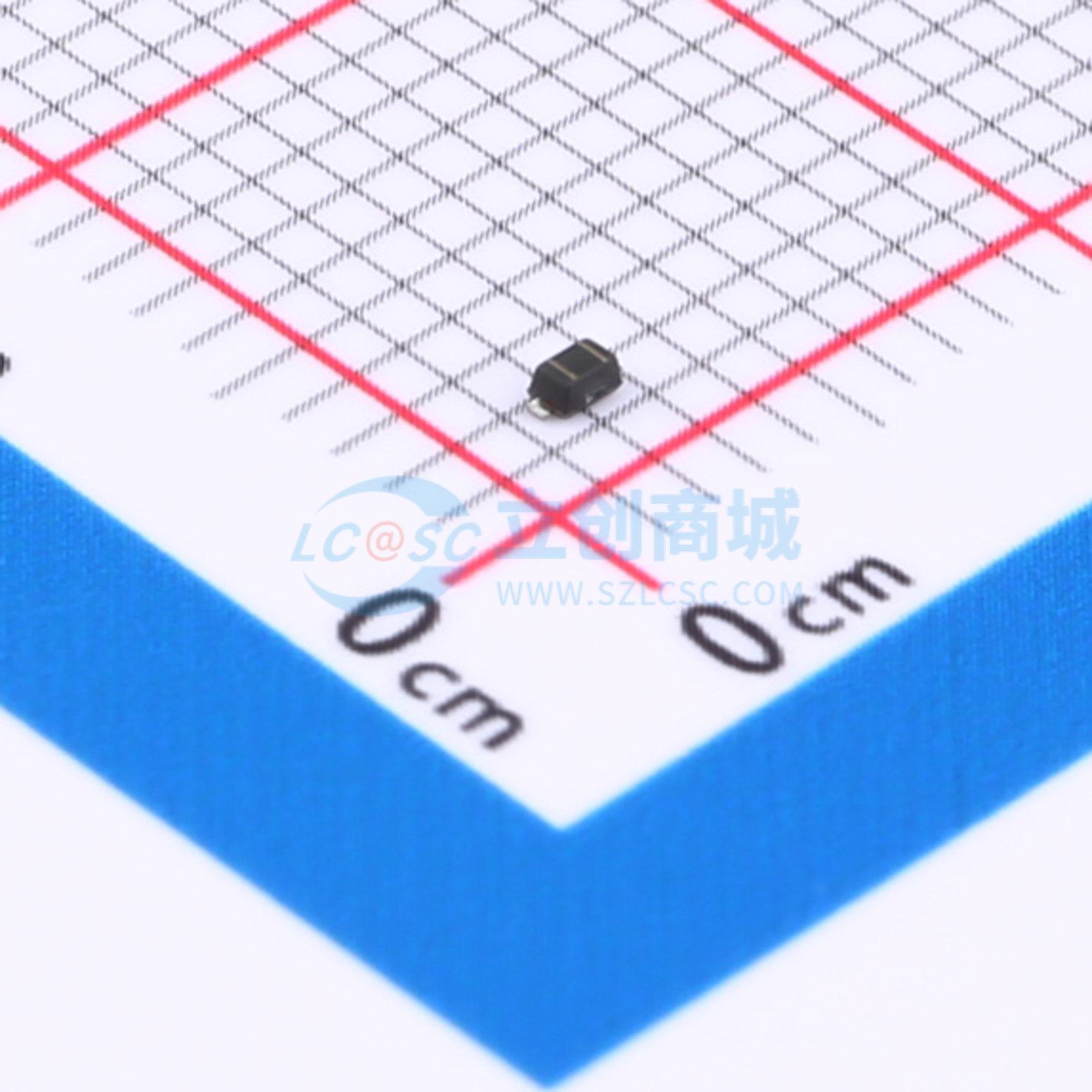

SP1326-01LTG
ESD 6V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP1326背对背二极管采用专有的硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1326 TVS能够安全吸收±30 kV（接触和空气放电，符合IEC 61000 - 4 - 2标准）的反复ESD冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全耗散4A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1326-01LTG
- 商品编号
- C1975601
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF；12pF |
商品概述
SP1326背对背二极管采用专有硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1326 TVS能够安全吸收±30kV（接触和空气放电，符合IEC 61000 - 4 - 2标准）的反复ESD冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全耗散4A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 防雷，4A（符合IEC 61000 - 4 - 5第二版标准的8/20μs）
- 通过AEC - Q101认证，可提供生产件批准程序（PPAP）文件
- 5V时典型漏电流低至0.02μA
- 节省空间
- 无卤、无铅，符合RoHS标准
- 湿度敏感度等级（MSL - 1）
应用领域
- 移动电话
- 智能手机
- 智能手表
- 平板电脑
- 便携式导航组件
- 便携式医疗组件
