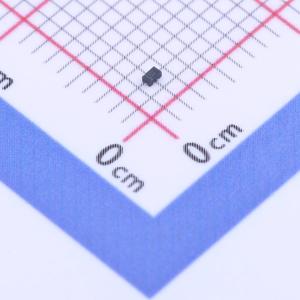

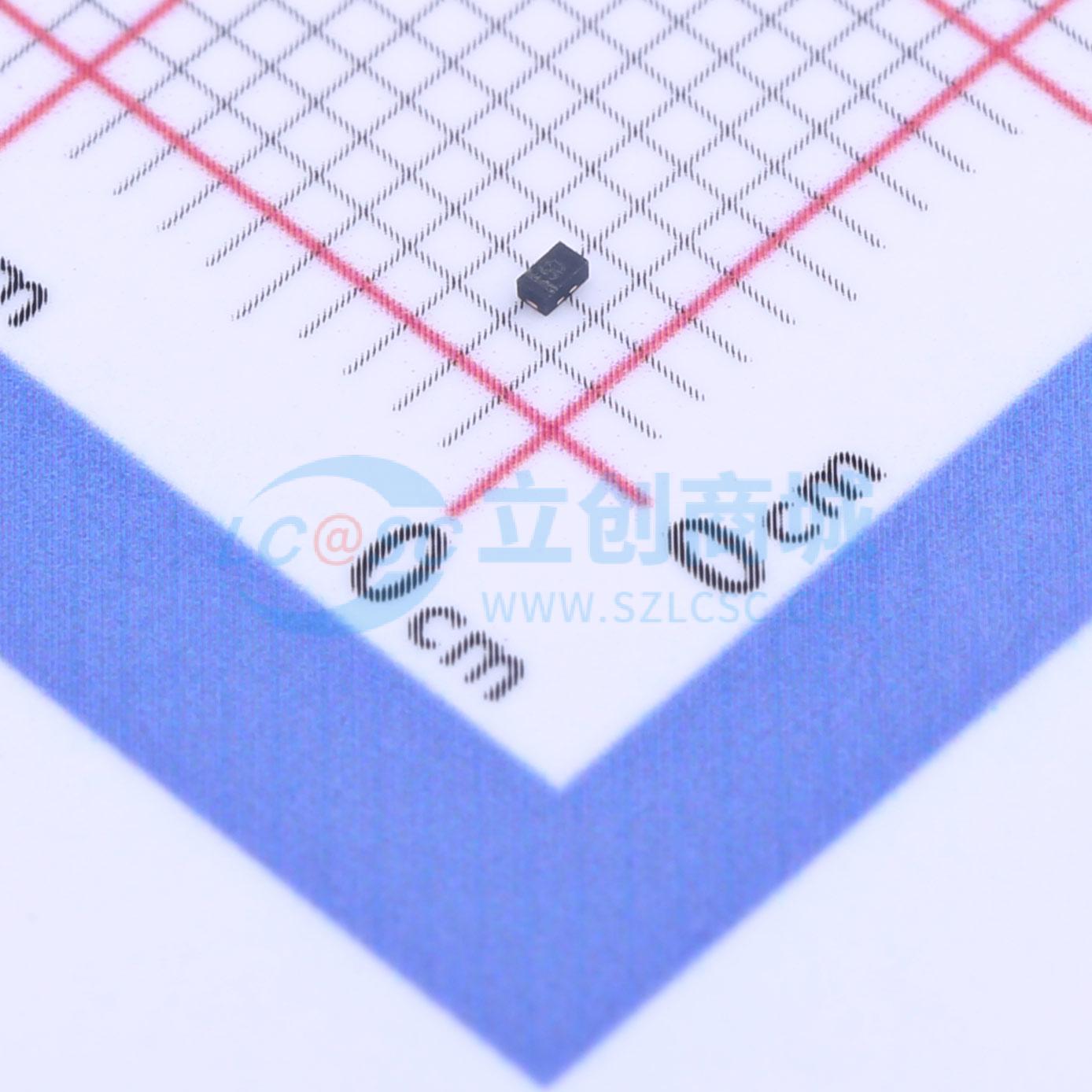

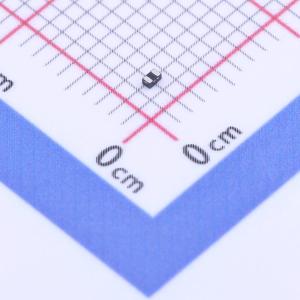

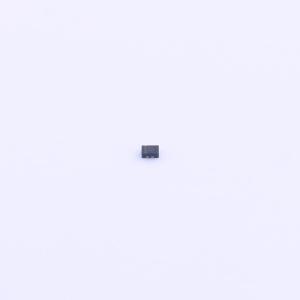

温馨提醒：图片仅供参考，商品以实物为准
TPD1E0B04DPYR
双向ESD 3.6V截止 峰值浪涌电流：1.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD1E0B04 适用于 USB-C 和天线且采用 0402 和 0201 封装的 0.13pF、±3.6V、±8kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD1E0B04DPYR
- 商品编号
- C1975594
- 商品封装
- X1-SON-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.6V | |
| 钳位电压 | 10.1V | |
| 峰值脉冲电流(Ipp) | 1.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 15W@8/20us | |
| 击穿电压 | 6.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.13pF |
商品概述
TPD1E0B04是一款双向瞬态电压抑制器(TVS)ESD保护二极管阵列，用于为USB Type-C和Thunderbolt 3电路提供保护。TPD1E0B04的额定ESD冲击消散值等于IEC 61000 - 4 - 2（4级）国际标准中规定的最高水平。
此器件特有一个0.13pF IO电容（每通道），适合于保护速率高达20Gbps的高速接口，例如USB 3.1 Gen2、Thunderbolt 3以及天线接口。低动态电阻和低钳位电压可针对瞬变事件提供系统级保护。
TPD1E0B04采用符合行业标准的0201（DPL）封装。
商品特性
- IEC 61000 - 4 - 2 4级（接触）静态放电 (ESD) 保护
- ±8kV 接触放电
- ±9kV 气隙放电
- IEC 61000 - 4 - 4 瞬态放电 (EFT) 保护
- 80A (5/50ns)
- IEC 61000 - 4 - 5 浪涌保护
- 1.7A (8/20μs)
- IO电容：0.13pF（典型值），0.15pF（最大值）
- 直流击穿电压：6.7V（典型值）
- 超低泄漏电流：10nA（最大值）
- 低ESD钳位电压
- 支持速率最高达20Gbps的高速接口
- 低插入损耗：大于30GHz（- 3dB带宽）
- 工业温度范围： - 40°C 至 +125°C
- 超小型0201封装
应用领域
- 便携式计算机和台式机
- 手机和平板电脑
- 机顶盒
- 电视和监视器
- USB软件狗
- 扩展坞
- USB Type - C
- Thunderbolt 3
- USB 3.1第2代
- 高清多媒体接口 (HDMI) 2.0/1.4
- USB 3.0
- DisplayPort 1.3
- PCI Express 3.0
- 天线
