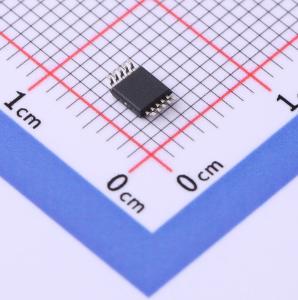

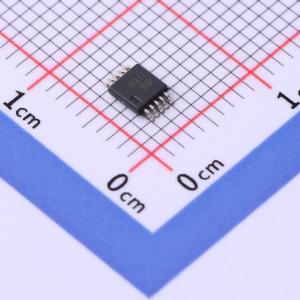

温馨提醒：图片仅供参考，商品以实物为准

TPD4S009DGSR

ESD 5.5V截止峰值浪涌电流：2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4S009 适用于高速接口且具有 VCC 引脚的四通道 0.8pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4S009DGSR
商品编号: C1975767
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.075克(g)

商品参数

商品概述

TPD4S009和TPD4S010是用于静电放电（ESD）保护的四通道TVS二极管阵列。TPD4S009和TPD4S010能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最高级别接触式ESD冲击，具备±8 kV接触放电ESD保护能力。这些器件的电容低至0.8 pF，且差分信号对之间匹配良好（TPD4S009DRY的线间电容为0.05 pF），使其能够以高速差分数据速率运行（3 dB带宽 > 4 GHz）。

商品特性

IEC 61000 - 4 - 2 4级ESD保护 – ±8 kV接触放电
IEC 61000 - 4 - 5浪涌保护 – 2.5 A（8/20 μs）
I/O电容：0.8 pF（典型值）
低漏电流：10 nA（典型值）
支持高速差分数据速率（3 dB带宽 > 4 GHz）
差分信号对之间的匹配电容超低
TPD4S009的特性
工业温度范围：-40℃至85℃
易于直通布线，有节省空间的封装选项

应用领域

终端设备
- 机顶盒
- 数字电视
- 笔记本电脑/台式电脑
- 电子销售点（EPOS）
接口
- USB 2.0
- HDMI 1.4
- LVDS
- SATA
- 以太网
- 火线

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	25W@8/20us
	击穿电压	9V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
