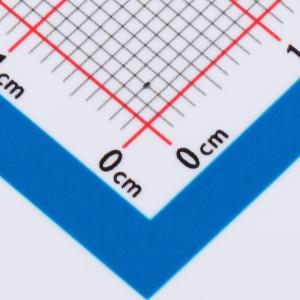

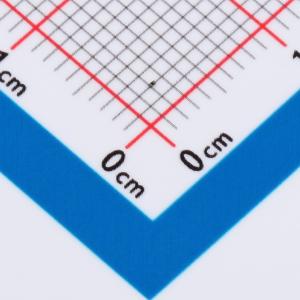

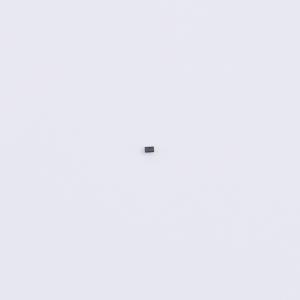

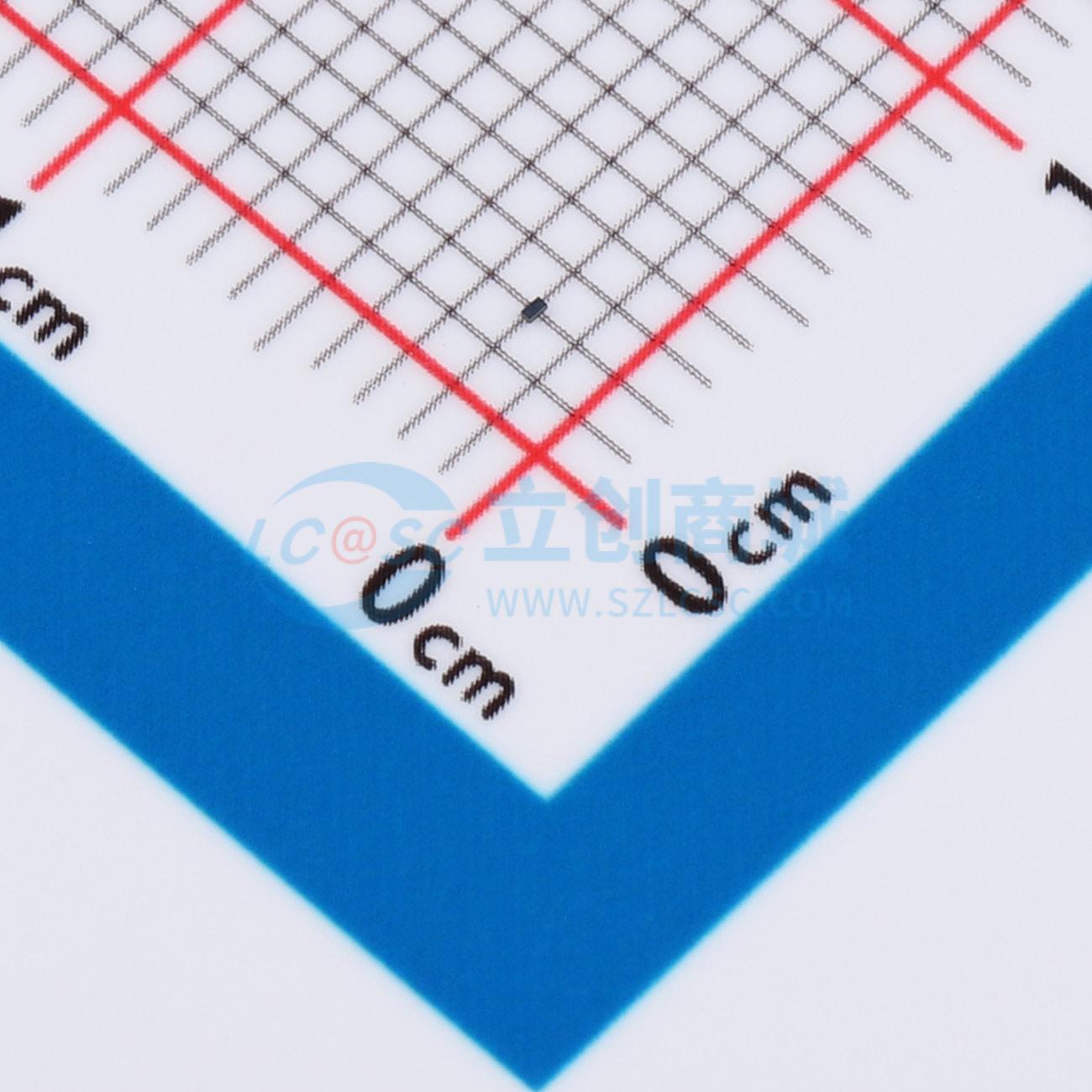

温馨提醒：图片仅供参考，商品以实物为准
ESD133B1W01005E6327XTSA1
ESD133B1W01005E6327XTSA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD133B1W01005E6327XTSA1
- 商品编号
- C1975776
- 商品封装
- WLL-2-2
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.23pF |
商品概述
新一代静电放电（ESD）保护二极管。适用于无线、计算和消费应用的芯片级封装瞬态电压抑制器（TVS）。
商品特性
- 高达±30 kV的ESD吸收能力（超过IEC 61000 - 4 - 2标准）
- 高达±12 A的浪涌吸收能力（IEC 61000 - 4 - 5标准）
- 超低动态电阻
- 安全稳定的钳位电压
- 响应时间小于1 ns
- 适用于±3.3V、±5.5V、±8V、±18V、±22V的信号电压电平
- 低电容系列，可实现最佳高速信号完整性
- 超低漏电流，延长电池续航时间
- 封装尺寸小至0.43x0.23 mm，可在印刷电路板（PCB）上实现最佳空间节省
- 01005和0201封装的超薄外形，高度可达0.15 mm
应用领域
-智能手机-可穿戴设备及配件-平板电脑和笔记本电脑-模块与嵌入式系统
