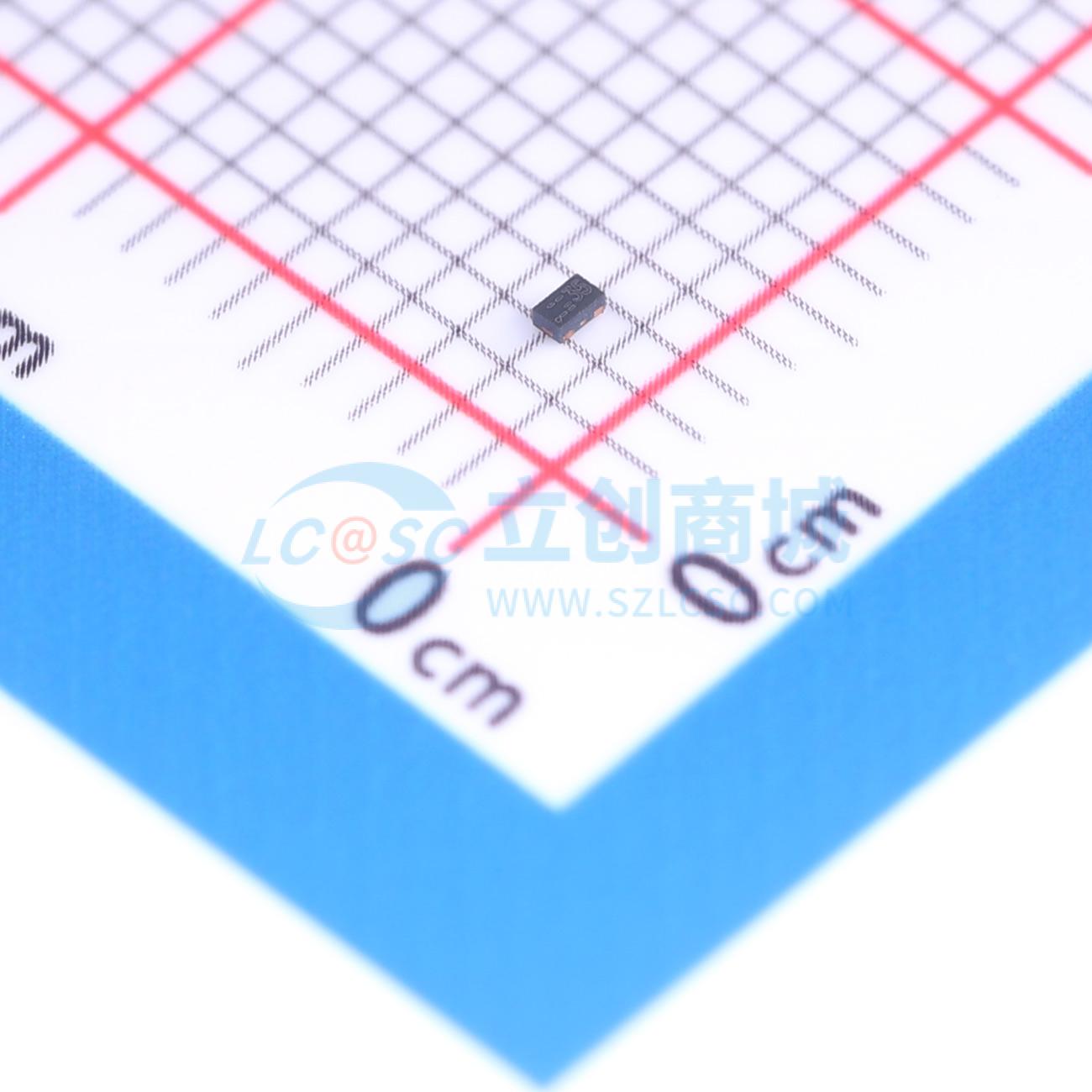

RCLAMP3552TQTNT
双向TVS 3.5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RClamp3552TQ 是一款低压 RailClamp 器件，可为高速端口提供符合 IEC 61000 - 4 - 2 标准的静电放电（ESD）保护。它采用 Semtech 专有的低压技术制造，旨在将 ESD 峰值钳位电压和传输线脉冲（TLP）钳位电压降至最低。当器件的击穿电压被超过时，这些器件会“回滞”到低导通状态电压，这样做的好处是降低了整体 ESD 钳位电压
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3552TQTNT
- 商品编号
- C1975259
- 商品封装
- SLP1006-3
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.5V | |
| 钳位电压 | 6.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品概述
RClamp3552TQ是一款低压RailClamp器件，可为高速端口提供符合IEC 61000 - 4 - 2标准的ESD保护。它采用Semtech专有的低压技术制造，旨在将ESD峰值钳位电压和TLP钳位电压降至最低。当器件超过击穿电压时，这些器件会“回滞”到低导通状态电压，这有利于降低整体ESD钳位电压。当器件处于导通状态时，动态电阻通常为0.3欧姆，进一步降低了ESD钳位电压。最大电容仅为0.4pF，这使得RClamp3552TQ可用于工作频率超过6GHz的应用中，且不会产生明显的信号衰减。每个器件可保护两条工作电压为3.5伏的线路。 RClamp3552TQ采用DFN 1.0 × 0.6 × 0.40 mm三引脚封装。低ESD峰值钳位电压、低动态电阻和低电容的特性组合，使该器件适用于USB 3.1 Gen 1、LVDS、音频和V - By - One接口等应用。
商品特性
- 高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-17kV，空气放电为+/-20kV
- 极小的PCB面积：0.6mm²
- 最多可保护两条数据线
- 低ESD钳位电压
- 工作电压：3.5V
- 低电容：最大0.4pF
- 低动态电阻：典型值0.3欧姆
- 通过AEC - Q100 1级和AEC - Q101认证
- 固态硅雪崩技术
应用领域
- 汽车应用
- USB 3.1 Gen 1
- V - By - One
- LVDS
- MIPI/MDDI
- MyDP
- 音频端口
