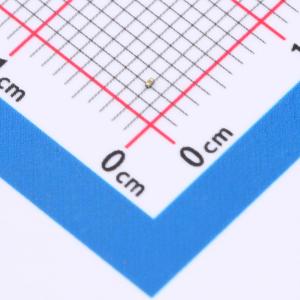

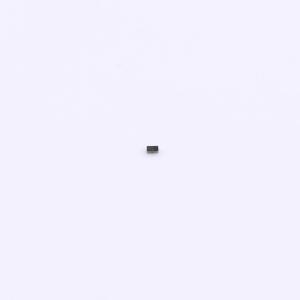

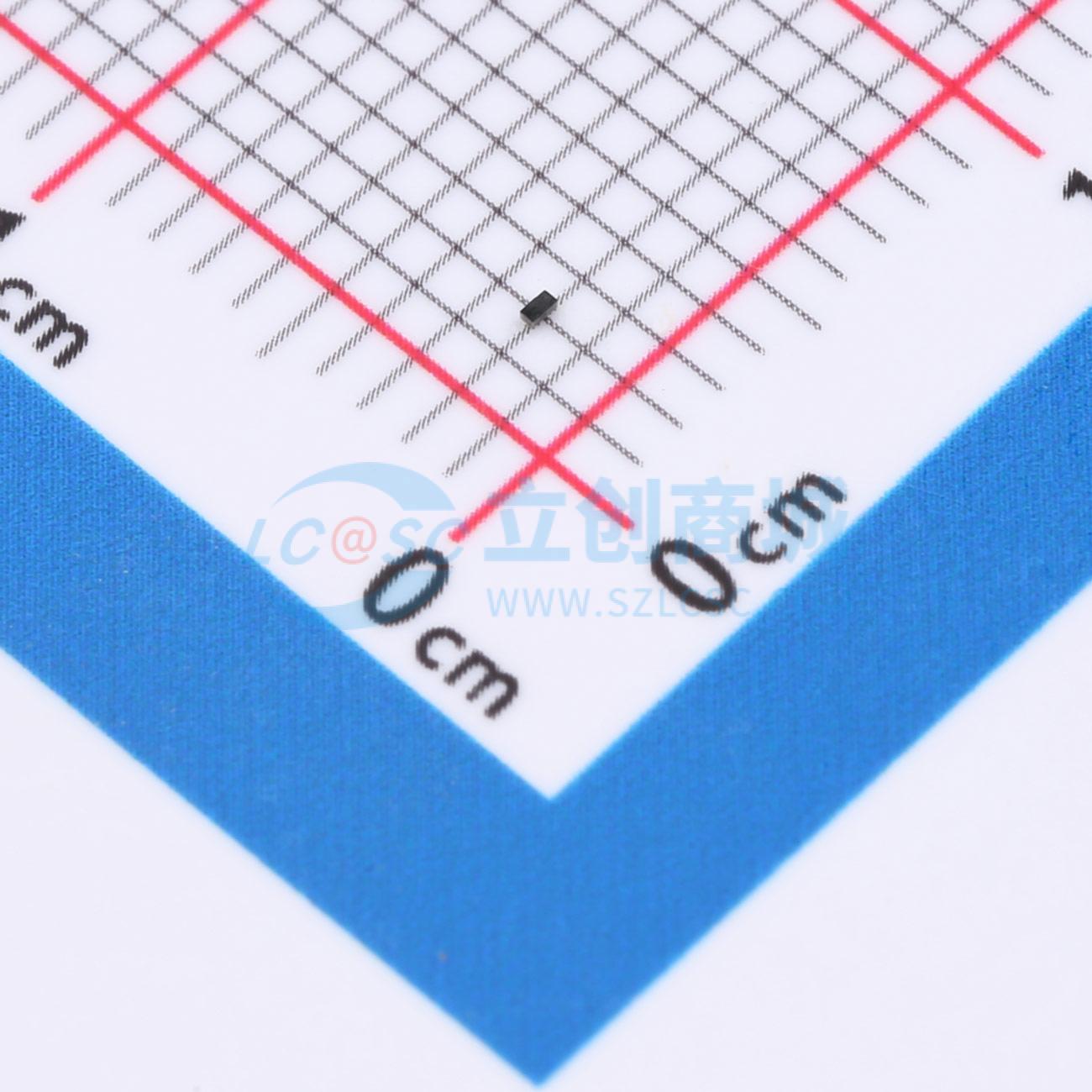

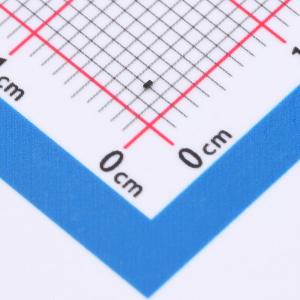

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP2451ZATFT

双向TVS 24V截止峰值脉冲电流：4A@8/20us

描述: RailClamp TVS二极管是超低电容器件，旨在保护敏感电子设备免受因ESD、EFT和EOS造成的损坏或闭锁。它们专为手机、笔记本电脑和其他便携式电子设备等应用中的高速端口而设计。这些器件具备板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。RClamp2451ZA专为保护近场通信（NFC）接口而设计。它具有出色的ESD保护特性，包括典型动态电阻低至0.16欧姆（典型值）、峰值ESD钳位电压低，以及高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电为+/-14kV）。典型电容低（VR = 0V时为0.35pF）意味着RClamp2451ZA不会在RF信号中产生谐波失真。该器件为双向器件，工作电压为24V，可用于NFC谐振器电路而不会出现信号削波。RClamp2451ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6x0.3mm，标称高度为0.25mm。引脚采用无铅NiAu镀层。工作电压、低动态电阻和低电容的组合使该器件非常适合用于便携式设备中的NFC天线电路、RF信号线和FM天线。
品牌名称: SEMTECH
商品型号: RCLAMP2451ZATFT
商品编号: C1975086
商品封装: 0201
包装方式: 编带
商品毛重: 0.0097克(g)

商品参数

商品概述

RailClamp TVS二极管是超低电容器件，旨在保护敏感电子设备免受因ESD、EFT和EOS造成的损坏或闭锁。它们专为手机、笔记本电脑和其他便携式电子设备等应用中的高速端口而设计。这些器件具备板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 RClamp2451ZA专为保护近场通信（NFC）接口而设计。它具有出色的ESD保护特性，包括典型动态电阻低至0.16欧姆（典型值）、峰值ESD钳位电压低，以及高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电为+/-14kV）。典型电容低（VR = 0V时为0.35pF）意味着RClamp2451ZA不会在RF信号中产生谐波失真。该器件为双向器件，工作电压为24V，可用于NFC谐振器电路而不会出现信号削波。 RClamp2451ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6x0.3mm，标称高度为0.25mm。引脚采用无铅NiAu镀层。工作电压、低动态电阻和低电容的组合使该器件非常适合用于便携式设备中的NFC天线电路、RF信号线和FM天线。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-14kV，空气放电为+/-18kV
能够承受超过1000次符合IEC 61000 - 4 - 2标准4级的ESD冲击
超小型0201封装
保护一条高速数据线
低ESD钳位电压
工作电压：+/-24V
低电容：典型值为0.35pF
低泄漏电流
低动态电阻：典型值为0.16欧姆
固态硅雪崩技术

应用领域

近场通信（NFC）线路
RF信号线
FM天线

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	8V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	32W@8/20us

	属性	参数值
	击穿电压	31V
	反向电流(Ir)	50nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.35pF
