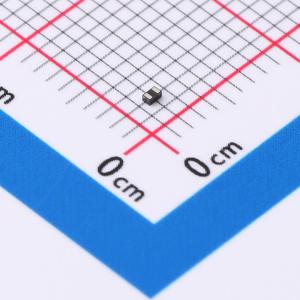

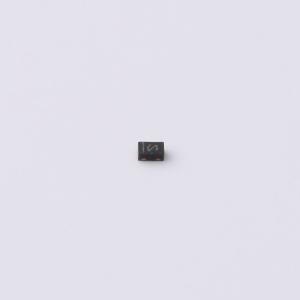

温馨提醒：图片仅供参考，商品以实物为准
ESDALCL5-1BM2
双向TVS 3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单线低电容和低泄漏电流ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALCL5-1BM2
- 商品编号
- C1974942
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 11V；5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 26pF |
商品概述
ESDALCL5-1BM2是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合需要降低线路电容和节省电路板空间的应用。其低泄漏电流使其适用于便携式设备。
商品特性
- 单线低电容瞬态抑制二极管
- 双向ESD保护
- 击穿电压VBR最小值为5.0 V
- 低二极管电容（0 V时典型值为26 pF）
- 低泄漏电流：
- 3 V时为10 nA
- 1 V时为1 nA
- 极小的PCB面积：0.6 mm²
- 符合ECOPACK2标准的组件
- 符合IEC 61000-4-2 4级及更高等级要求：
- 30 kV（空气放电）
- 30 kV（接触放电）
- 符合MIL STD 883G - 方法3015-7：3类
- 人体模型
应用领域
-便携式多媒体播放器及配件-便携式医疗设备-笔记本电脑-通信系统-手机及配件
