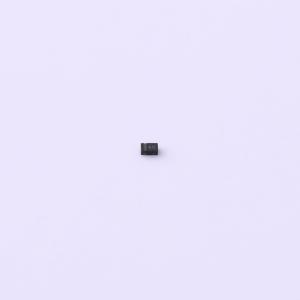

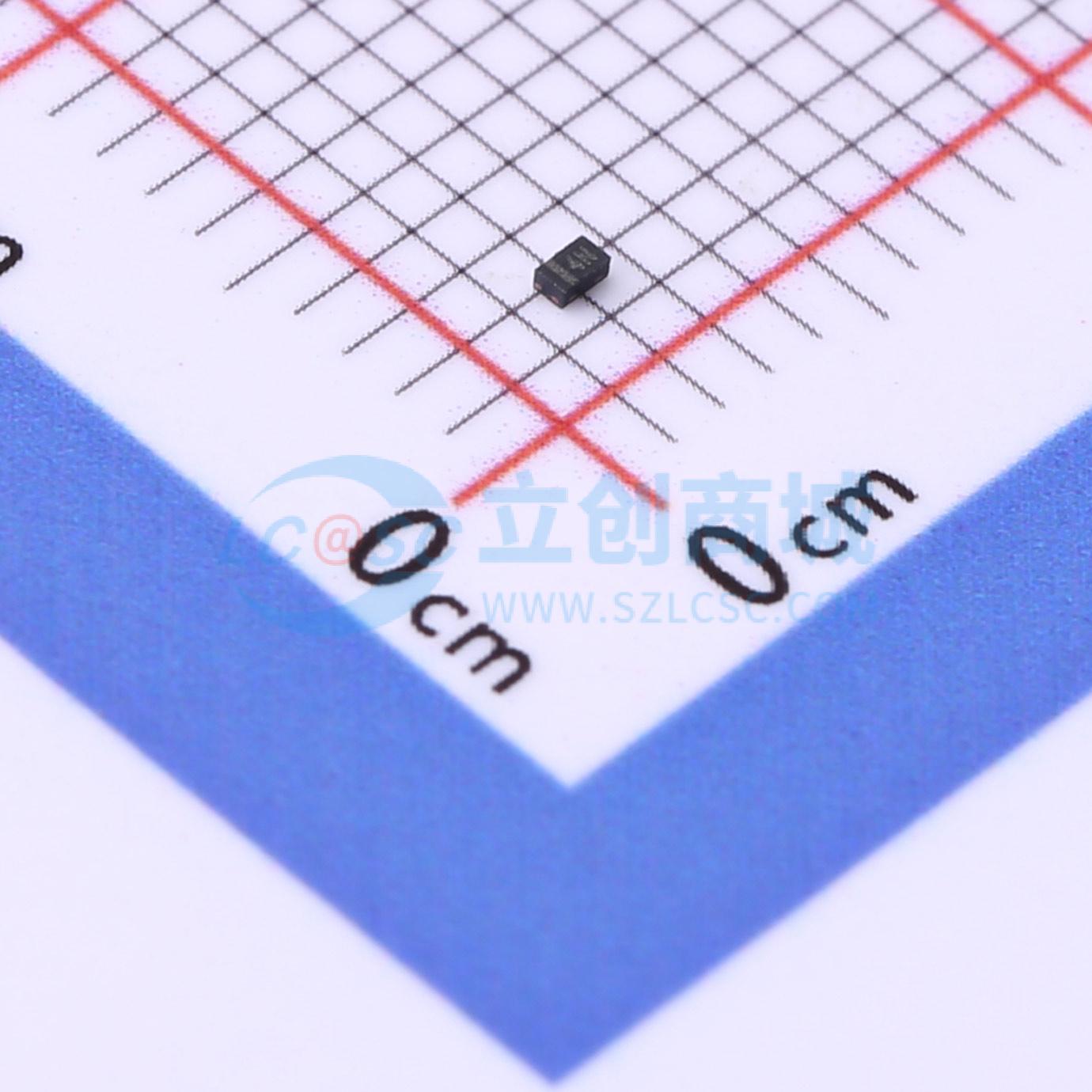

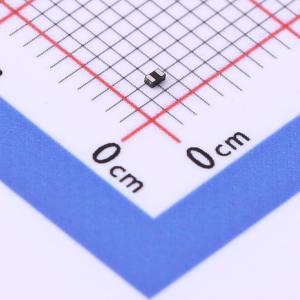

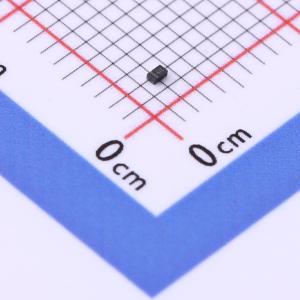

TPD1E10B09QDPYRQ1

描述: TPD1E10B09-Q1 采用 0402 封装的汽车类 10pF、±9V、±20kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E10B09QDPYRQ1
商品编号: C1975004
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPD1E10B09-Q1 器件是一款采用小型 0402 业界通用封装的双向静电放电 (ESD) 瞬态电压抑制 (TVS) 二极管。该 TVS 保护二极管可方便在节省空间的应用中进行元件放置，并且具有低 RDYN 和高 IEC 等级。TPD1E10B09-Q1 的额定 ESD 冲击消散值高于 IEC 61000-4-2 国际标准中规定的最高级别（4 级），可以提供 20kV接触放电和 20kV IEC 气隙保护。ESD 电压可轻松达到 5kV，并且在极端条件下，这些电压能够显著升高，从而对许多集成电路造成损坏。例如，在湿度较低的环境下，电压可超过 20kV 低动态电阻 0.5Ω 和低钳位电压（1A IPP 时为 13V）可确保提供系统级瞬变事件保护，从而为暴露于 ESD 事件下的设计提供强大的保护。该器件还具有 10pF IO 电容，因此非常适用于音频线路、按钮、存储器接口或 GPIO。

商品特性

符合 AEC-Q101 标准
IEC61000-4-2 4 级 ESD 保护
- ±20kV 接触放电
- ±20kV 气隙放电
ISO 10605 (330pF, 330Ω) ESD 保护
- ±8kV 接触放电
- ±15kV 气隙放电
IEC61000-4-5 浪涌保护 4.5A (8/20μs)
I/O 电容 10pF（典型值）
RDYN: 0.5 Ω (典型值)
直流击穿电压 9.5V （最小值）
超低泄漏电流 100nA（最大值）
13V 钳位电压（IPP = 1A 时的典型值）
工业温度范围：-40℃至 +125℃
节省空间的 0402 外形尺寸

应用领域

终端设备：
- 音响主机
- 高端音响
- 外部放大器
- 车身控制模块
- 网关
- 远程信息处理系统
- 摄像头模块
接口：
- 音频线路
- 按钮
- 存储器接口
- GPIO

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	17V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	6W@8/20us
	击穿电压	9.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	10pF
