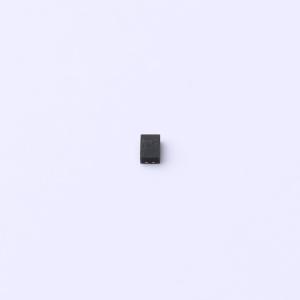

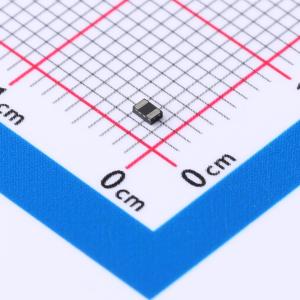

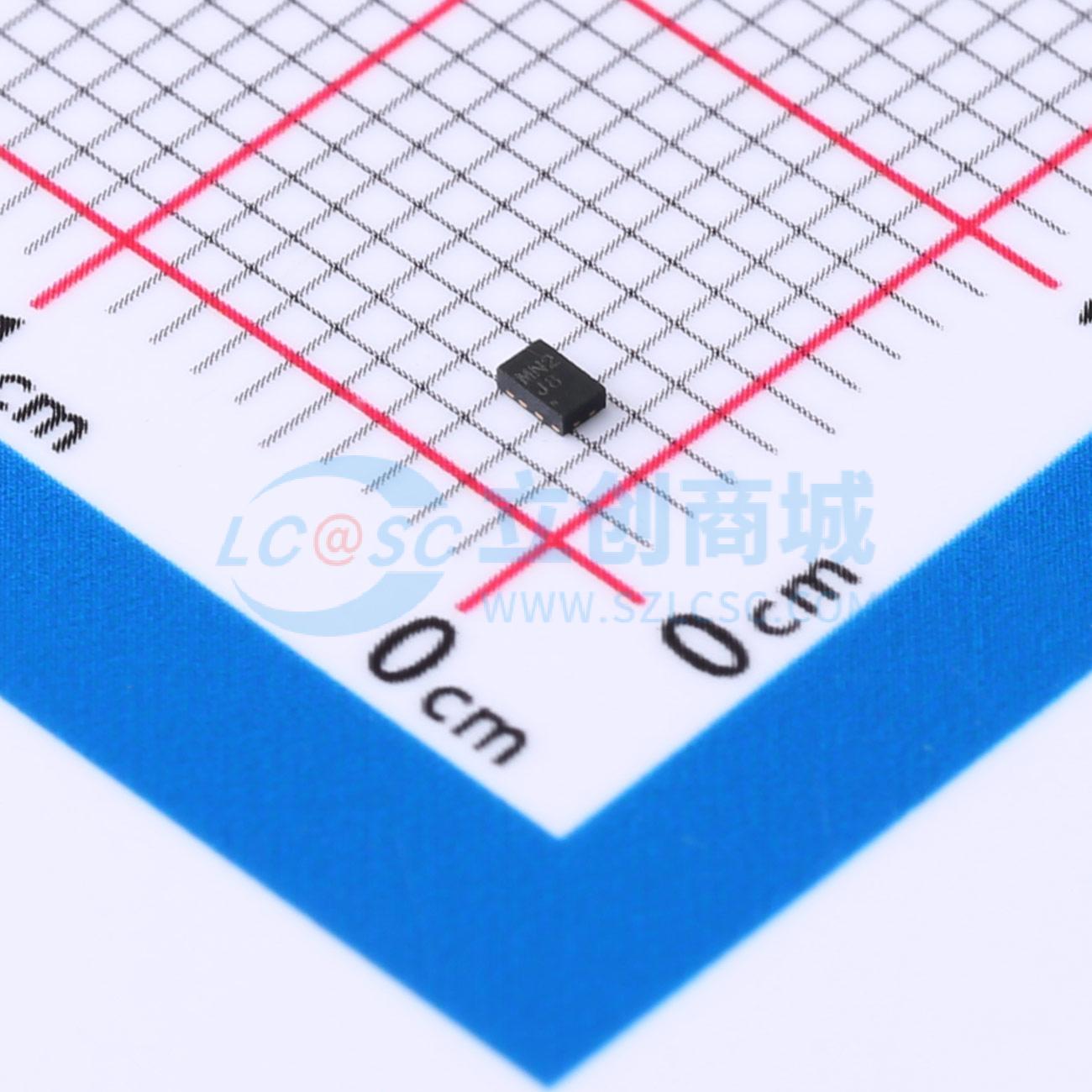

D22V0H1U2LP1610-7
TVS 22V截止 峰值浪涌电流：28A@8/20us
- 描述
- 这款新一代 TVS 旨在保护敏感电子设备免受 ESD 损坏。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- D22V0H1U2LP1610-7
- 商品编号
- C1975017
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us | |
| 击穿电压 | 23.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 200pF |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 22V（最大） |
| 电流-峰值脉冲(10/1000?s) | 28A（8/20?s） |
| 电源线路保护 | 无 |
| 功率-峰值脉冲 | 1000W（1kW） |
| 电压-击穿（最小值） | 23.5V |
| 不同频率时电容 | 200pF @ 1MHz |
| 不同Ipp时电压-箝位（最大值） | 37V |
| 封装/外壳 | 0603（1610 公制） |
| 工作温度 | -55°C ~ 150°C（TJ） |
| 供应商器件封装 | U-DFN1610-2（B 类） |
| 单向通道 | 1 |
| 类型 | 齐纳 |
| 应用 | 通用 |
