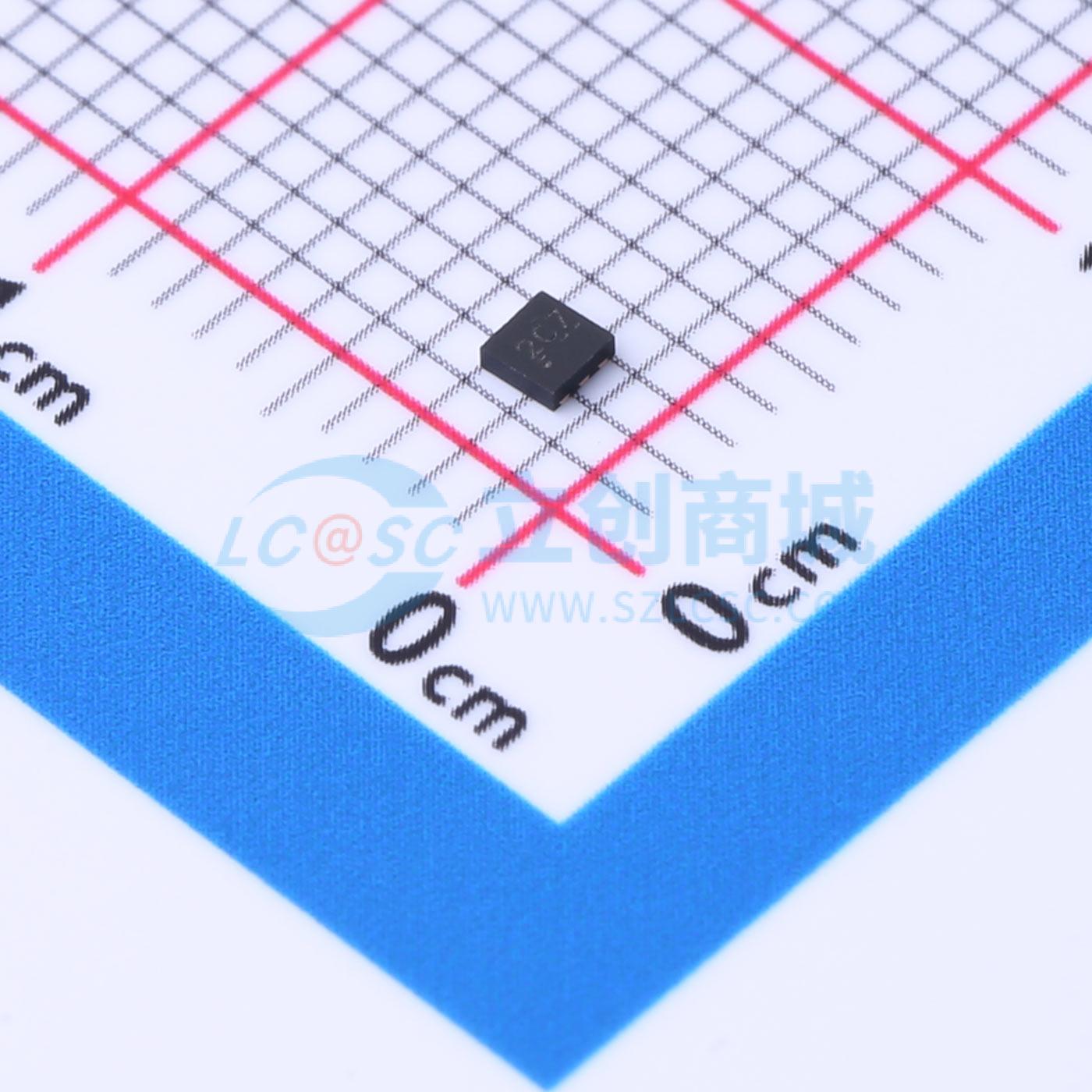

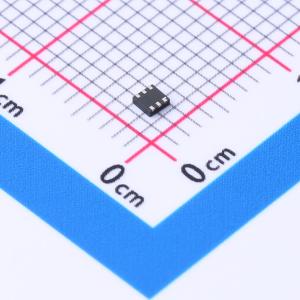

温馨提醒：图片仅供参考，商品以实物为准

TPD4E001DPKR

单向ESD 5.5V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的四路 1.5pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4E001DPKR
商品编号: C1973412
商品封装: DFN-6(1.6x1.6)
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

TPD4E001 是一款基于 4 通道瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列。该产品符合 IEC 61000-4-2（第 4 级）国际标准中规定的最高 ESD 攻击等级。每个通道的输入/输出电容为 1.5pF，此器件非常适合高速数据 I/O 接口。其超低泄漏电流（最大值 < 1nA）使其适用于高精度模拟测量应用，例如血糖仪和心率监测器。TPD4E001 有 DRL（SOT）、DBV（SOT-23）、DCK（SC-70）、DRS（QFN）和 DPK（PUSON）等多种封装形式，并适用于 -40°C 至 +85°C 的工作温度范围。

商品特性

IEC 61000-4-2 电放电防护（第 4 级）
±8 千伏接触放电
±15 千伏气隙放电
5.5 安培峰值脉冲电流（8/20 微秒脉冲）
I/O 电容：1.5 皮法（典型值）
低泄漏电流：1 纳安（最大值）
低电源电流：1 纳安
0.9 伏至 5.5 伏电源电压范围
空间节省型 DRL、DBV、DCK、DPK 和 DRS 封装选项
可选的 2 通道、3 通道和 6 通道选项：TPD2E001、TPD3E001、TPD6E001

应用领域

USB2.0
以太网
火线串行总线
LVDS
SVGA 视频接口
血糖仪

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	17V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	11V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
