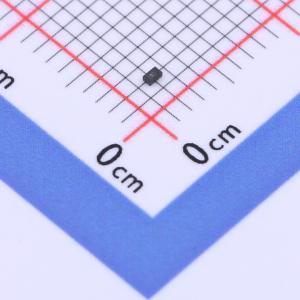

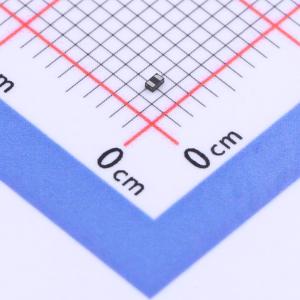

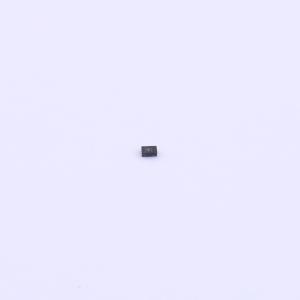

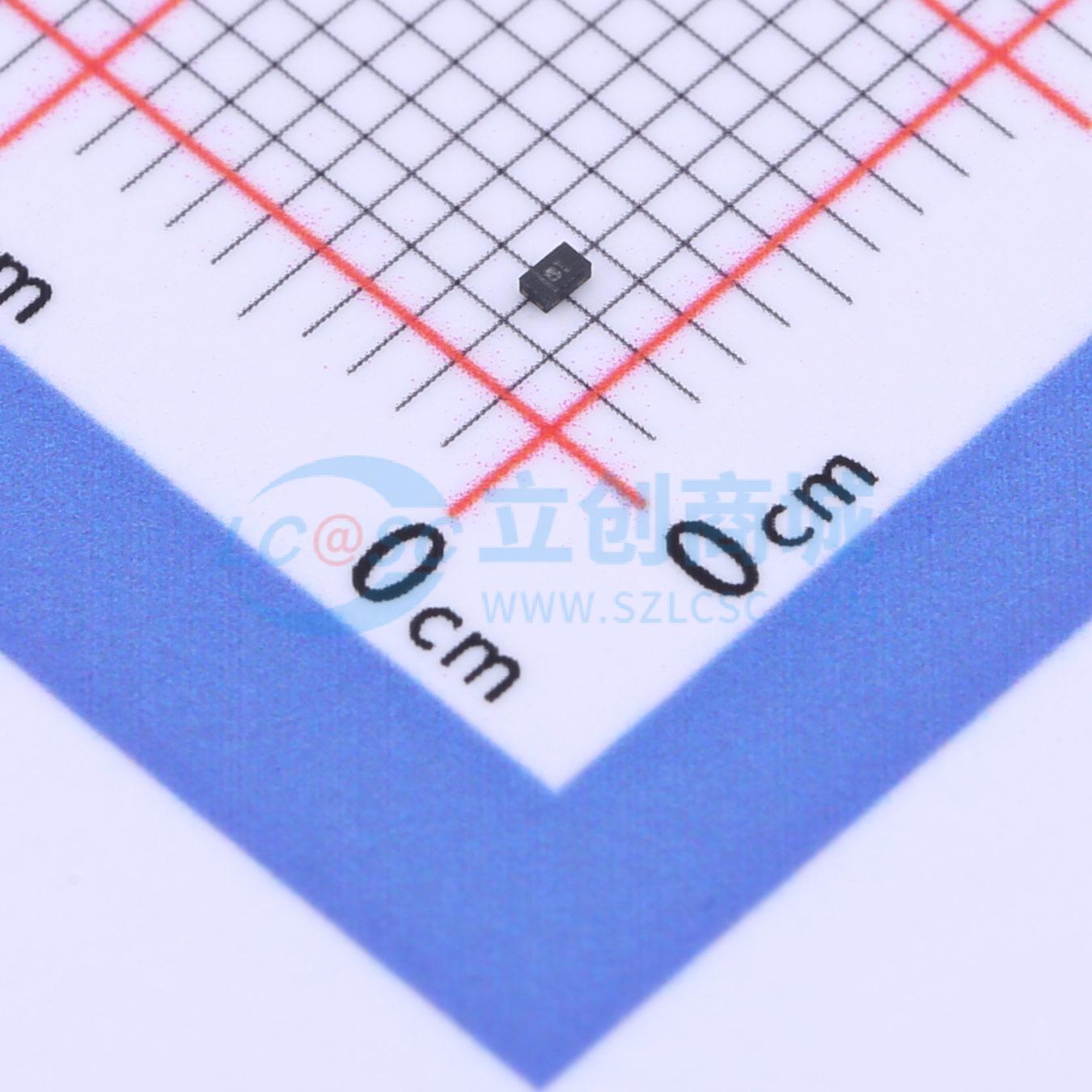

ESD401DPYR

双向ESD 5.5V截止峰值浪涌电流：4.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD401 采用 0402 封装的 0.77pF、±5.5V、±24kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD401DPYR
商品编号: C1974752
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

ESD401 是一种双向 TVS ESD 保护二极管，具有低 RDYN 和低钳位电压。ESD401 旨在消除超出 IEC61000 - 4 - 2（4 级）国际标准所规定的最高限量水平的 ESD 冲击。低动态电阻 (0.7Ω) 可确保系统级抗瞬变事件保护。该器件采用 0.77pF IO 电容，非常适合用于保护 USB 2.0 之类的接口。该器件可在高达 ±5.5V 的电压运行，具有超低泄漏电流，并能承受高达 8.3V 的直流故障。ESD401 采用符合行业标准的 0402 (DPY) 封装。

商品特性

稳定可靠的 IEC 61000 - 4 - 2 4 级 ESD 保护 ±24kV 接触放电，±30kV 气隙放电
IEC 61000 - 4 - 5 浪涌保护 – 4.5A (8/20μs) – 1.8A IPP (8/20μs) 时，具有 12V 的低 Vclamp
IEC 61000 - 4 - 4 瞬态放电 (EFT) 保护 – 80A (5/50ns)
具有可在高达 ±5.5V 的电压下保护接口的双向 ESD 二极管
IO 电容：0.77pF（典型值）
高直流击穿电压：8.3V（典型值）
超低泄漏电流：30pA（典型值）
低动态电阻：0.7Ω（典型值）
工业温度范围： - 40°C 至 +125°C
行业标准的 0402 封装

应用领域

终端设备
可穿戴产品
便携式计算机和台式机
手机和平板电脑
机顶盒
数字视频录像机 (DVR) 和网络视频录像机 (NVR)
电视和监视器
EPOS（电子销售终端）
接口
- 1Gbps 以太网
- USB 2.0/1.1（5.5V 容差）
- 通用输入/输出 (GPIO)
- 按钮/键盘
- 音频

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	67W@8/20us
	击穿电压	8.3V

	属性	参数值
	反向电流(Ir)	30pA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.77pF
