温馨提醒：图片仅供参考，商品以实物为准

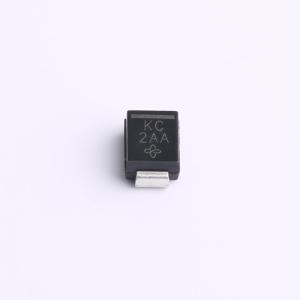

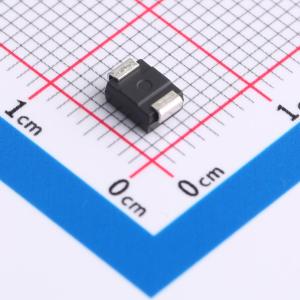

SMBJ3V3-E3/5B
单向TVS 3.3V截止 峰值浪涌电流：200A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单向极性。 脉冲峰值功率：600W（10/1000μs）。 出色的钳位能力。 响应时间极快。 符合J-STD-020的MSL 1级，LF最高峰值为260°C。 可提供AEC-Q101认证。应用：用于敏感电子设备，保护其免受电感负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变影响。 特别用于保护3.3V供电的敏感设备免受过电压瞬变的影响
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ3V3-E3/5B
- 商品编号
- C1974754
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 200A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.1V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -65℃~+175℃ | |
| 类型 | TVS | |
| Cj-结电容 | 5200pF |
商品特性
- 仅单向极性
- 峰值脉冲功率：600 W（10/1000 μs）
- 出色的钳位能力
- 极快的响应时间
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 ℃
- 可提供符合AEC-Q101标准的产品 - 汽车级订购代码：基础产品编号HE3或HM3
应用领域
- 用于敏感电子设备的保护，抵御由电感负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变，特别适用于保护3.3 V供电的敏感设备免受瞬态过电压影响。
