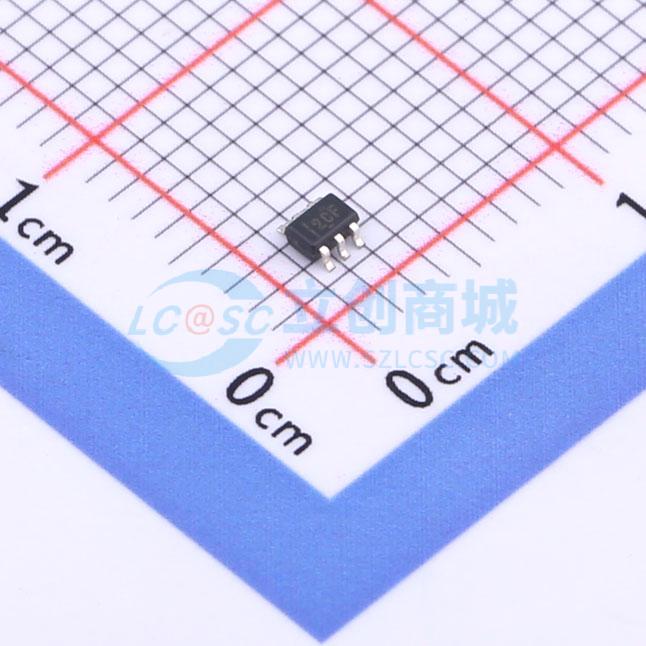

温馨提醒：图片仅供参考，商品以实物为准
TPD4E001DCKR
单向ESD 5.5V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD4E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的四路 1.5pF、5.5V、±8kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD4E001DCKR
- 商品编号
- C1973965
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
TPD4E001 是一款基于静电放电(ESD) 保护二极管阵列的四通道瞬态电压抑制器(TVS)。TPD4E001 的额定ESD 冲击消散值达到了IEC 61000-4-2（4 级）国际标准中规定的最高水平。该器件每通道具有1.5pF IO 电容，因此非常适合用在高速数据IO 接口中。具有超低泄漏电流（最大值 <1 nA），因此适合在血糖仪和心率监护仪等应用中进行精密模拟测量。
商品特性
- IEC 61000 - 4 - 2 ESD 保护（4 级）±8kV 接触放电±15kV 气隙放电5.5A 峰值脉冲电流 (8/20μs 脉冲）
- IO 电容值：1.5pF（典型值）
- 低泄漏电流：1nA（最大值）
- 低电源电流：1nA
- 0.9V 至5.5V 电源电压范围
- 高空间利用率
- DRL、DBV、DCK、DPK 和DRS 封装选项
- 可提供替换的2 通道、3 通道、6 通道选项：TPD2E001、TPD3E001、TPD6E001
应用领域
- USB 2.0
- 以太网
- FireWire 串行总线
- LVDS
- SVGA 视频连接
- 血糖仪
