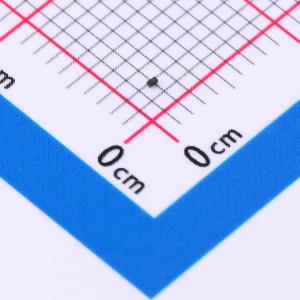

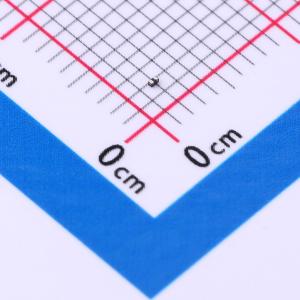

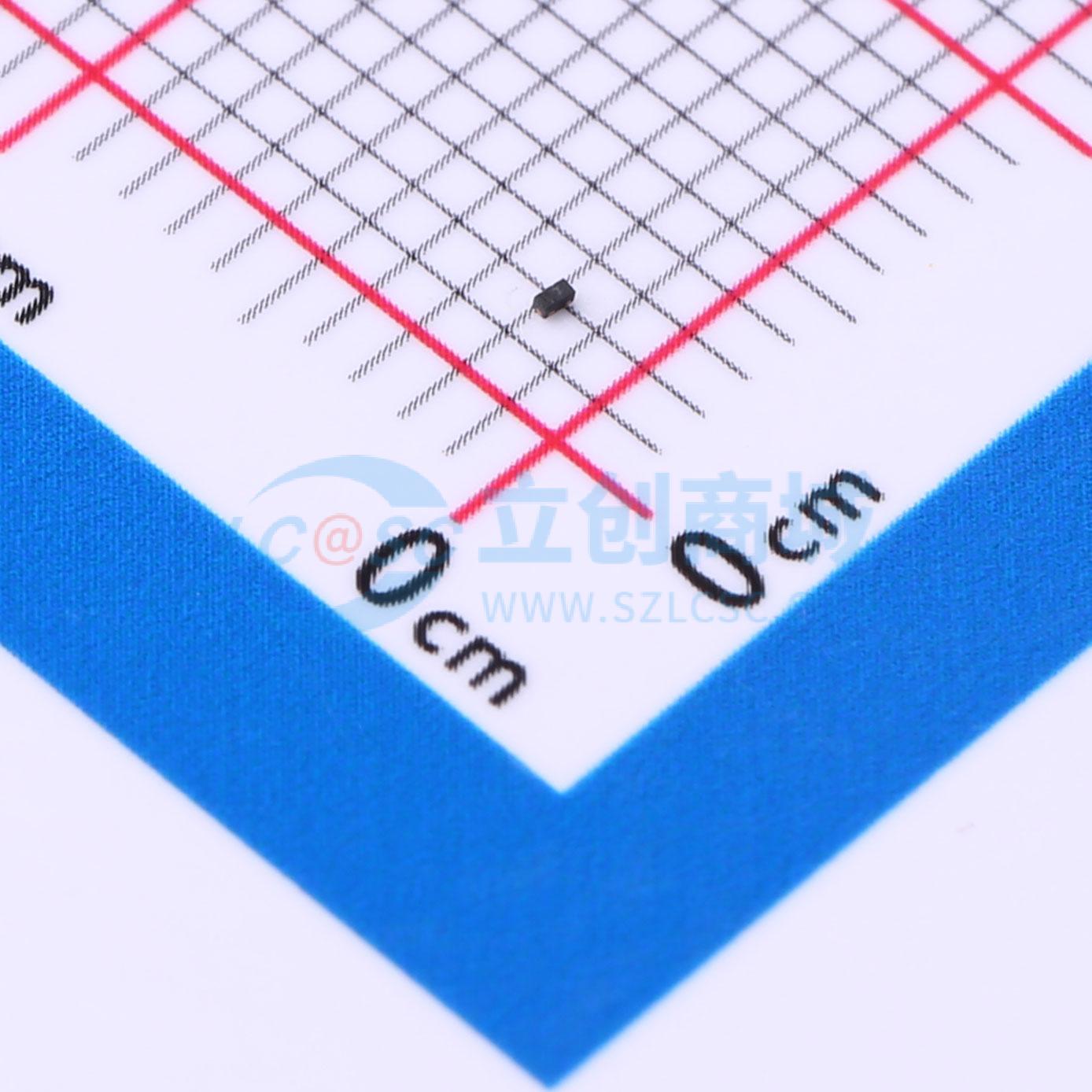

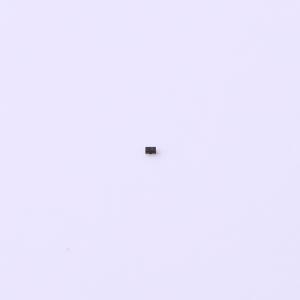

温馨提醒：图片仅供参考，商品以实物为准

TPD1E01B04DPLT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1E01B04 适用于 USB-C 和天线且采用 0402 和 0201 封装的 0.18pF、±3.6V、±15kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E01B04DPLT
商品编号: C1973796
商品封装: X2-SON-2(0.3x0.6)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

TPD1E01B04 是一款适用于 USB Type-C 和 Thunderbolt 3 电路保护的双向 TVS ESD 保护二极管阵列。TPD1E01B04 的额定 ESD 冲击消散值等于 IEC 61000-4-2（4 级）国际标准中规定的最高水平。此器件特有一个 0.18pF（典型值）IO 电容，适用于保护速率高达 20Gbps 的高速接口（例如 USB 3.1 Gen2 和 Thunderbolt 3）。低动态电阻和低钳位电压可针对瞬变事件提供系统级保护。TPD1E01B04 采用符合工业标准的 0201 (DPL) 封装。 The TPD1E01B04 device is a bidirectional ESD Protection Diode with ultra-low capacitance. This device can dissipate ESD strikes above the maximum level specified by the IEC 61000-4-2 International Standard. The ultralow capacitance makes this device ideal for protecting any super high-speed signal pins including Thunderbolt 3. The low capacitance allows for extremely low losses even at RF frequencies such as USB 3.1 Gen 2, Thunderbolt 3, or antenna applications.

商品特性

IEC 61000-4-2 4 级静电放电 (ESD) 保护±15kV 接触放电±17kV 气隙放电
IEC 61000-4-4 瞬态放电 (EFT) 保护 – 80A (5/50ns)
IEC 61000-4-5 浪涌保护 – 2.5A (8/20µs)
IO 电容： – 0.18pF（典型值） – 0.2pF（最大值）
直流击穿电压：6.4V（典型值）
超低泄漏电流：10nA（最大值）
低静电放电 (ESD) 钳位电压：16A 传输线路脉冲 (TLP) 时为 15V
低插入损耗：26.9GHz（–3dB 带宽）
支持速率高达 20Gbps 的高速接口
工业温度范围： -40°C 至 +125°C
超小型 0201 封装

应用领域

终端设备
便携式计算机和台式机
手机和平板电脑
机顶盒
电视和监视器
USB 软件狗
扩展坞
USB Type-C
Thunderbolt 3
USB 3.1 第 2 代
高清多媒体接口 (HDMI) 2.0/1.4
USB 3.0
DisplayPort 1.3
PCI Express 3

优惠活动

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.6V
	钳位电压	15V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	27W@8/20us
	击穿电压	6.4V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
