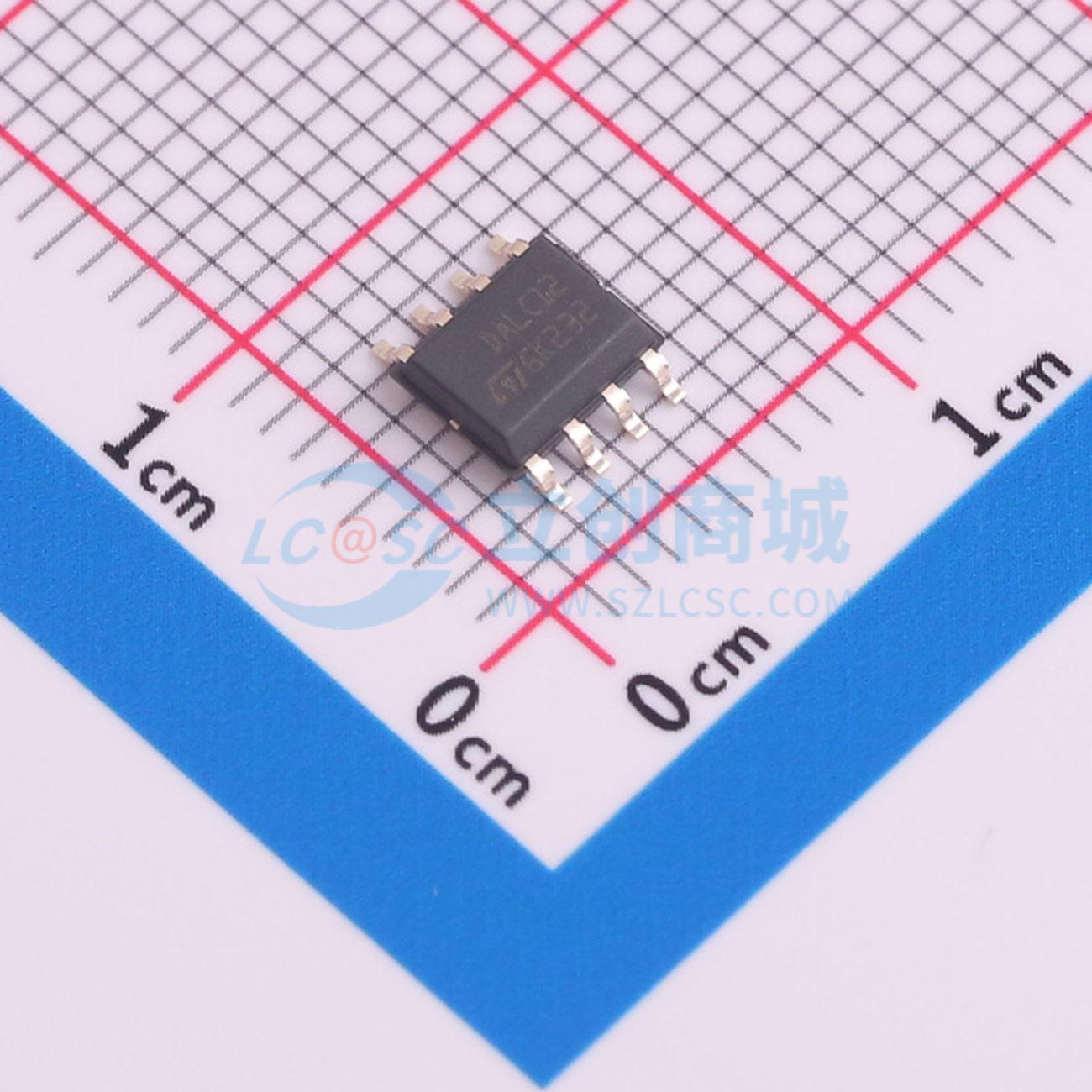

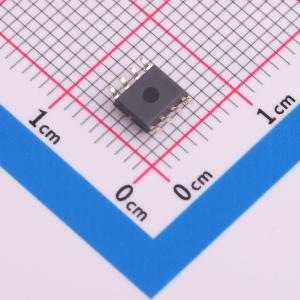

温馨提醒：图片仅供参考，商品以实物为准
DALC112S1RL
ESD 18V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的低电容二极管阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- DALC112S1RL
- 商品编号
- C1973806
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 六路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
由12个二极管组成的阵列，以每两个二极管为一组配置，每组用于通过钳位作用保护信号线免受瞬态过电压影响。其极低的电容允许在无失真的情况下保护快速信号，特别适用于图形视频端口的保护。
商品特性
- 用于静电放电（ESD）保护的12二极管阵列。
- 每个二极管的峰值反向电压VRRM = 18mV。
- 每个二极管的电容极低：C < 5pF。
- 漏电流极低：IR < 2 uA。
- 符合以下标准：IEC 1000 - 4 - 2 3级。
- 8kV（空气放电）。
- 6kV（接触放电）。
应用领域
- 局域网/广域网设备
- 计算机输入/输出接口
- 图形视频端口
- 机顶盒输入/输出接口
