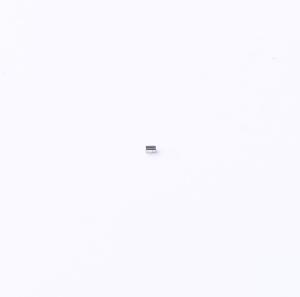

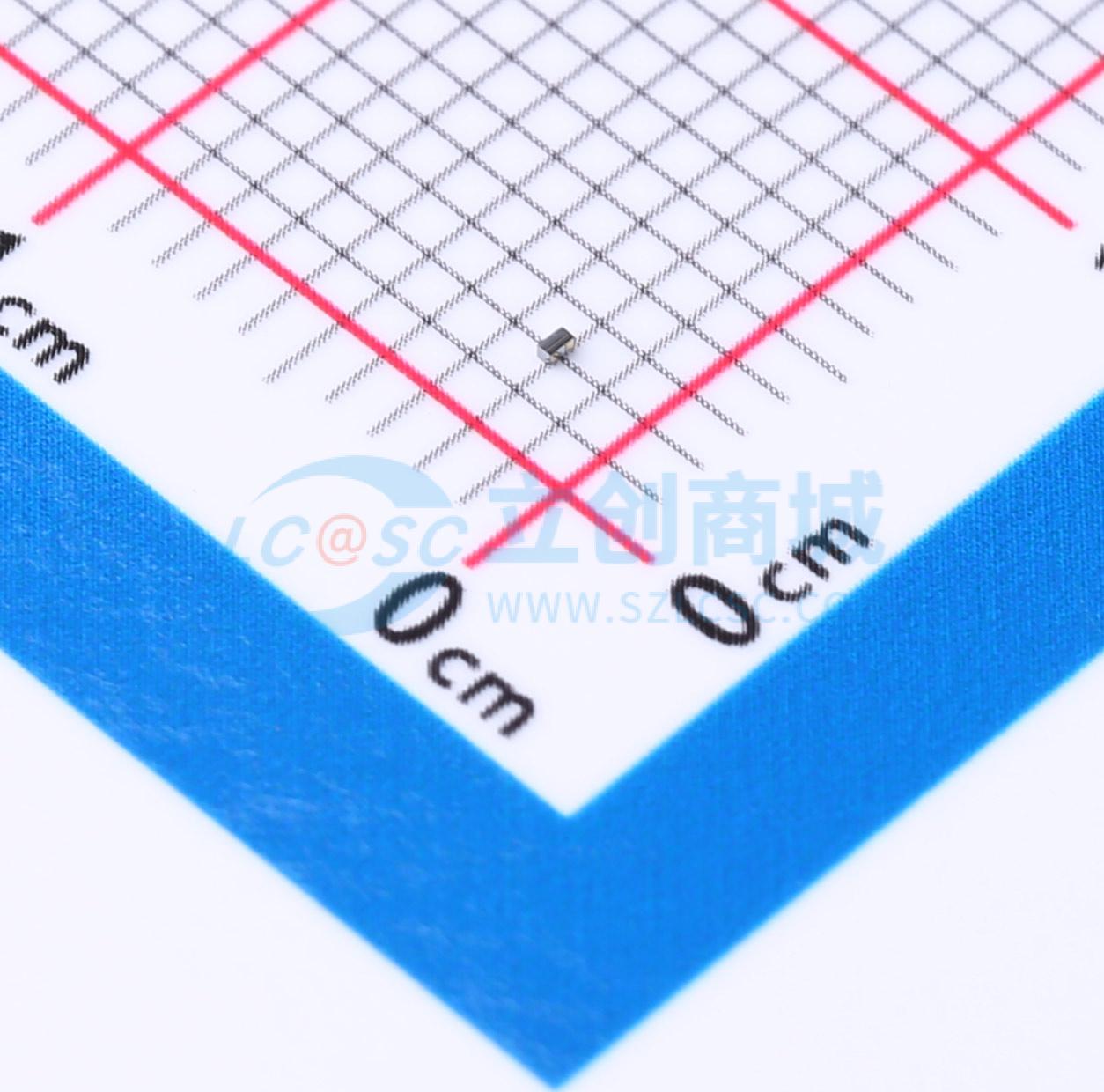

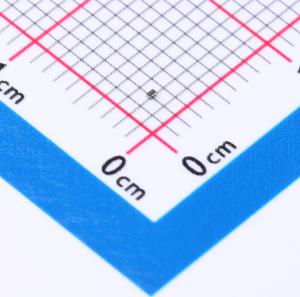

温馨提醒：图片仅供参考，商品以实物为准
ESDA5-1F4
单向ESD 5.5V截止 峰值脉冲电流：11A@8/20us
- 描述
- ESDA5-1F4是一款单向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。该器件非常适合既需要降低线路电容又需要节省电路板空间的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA5-1F4
- 商品编号
- C1973991
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 110W@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
ESDA5-1F4是一款单向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合既需要降低线路电容又需要节省电路板空间的应用。
商品特性
- 低钳位电压：-3/+9（30 ns时符合IEC 61000-4-2接触放电标准）
- 单向器件
- 低漏电流
- 0201封装，符合ECOPACK标准的元件
- 符合IEC 61000-4-2 4级标准（超过4级） ±30 kV（空气放电）±30 kV（接触放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑、个人电脑、上网本和笔记本电脑
- 便携式多媒体设备及配件
- 数码相机和数码摄像机
- 通信和高度集成系统
