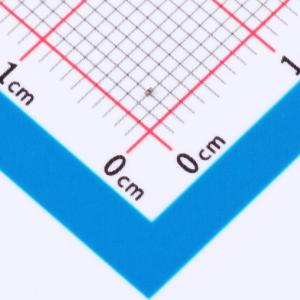

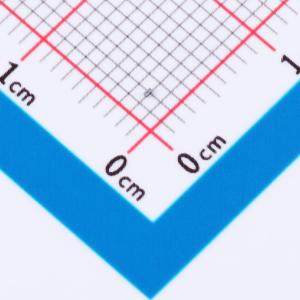

温馨提醒：图片仅供参考，商品以实物为准
ESDV5-1BF4
ESDV5-1BF4
- 描述
- 低钳位、极低电容双向单线ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDV5-1BF4
- 商品编号
- C1973999
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 16.3V | |
| 峰值脉冲电流(Ipp) | 1.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
ESDV5-1BF4是一款双向单线瞬态电压抑制（TVS）二极管，旨在保护数据线或其他I/O端口免受静电放电（ESD）瞬变影响。 该器件非常适合既需要降低线路电容又需要节省电路板空间的应用场景。
商品特性
- 低钳位电压
- 双向器件
- 低泄漏电流
- 0201封装
- 超低印刷电路板（PCB）面积：0.18平方毫米
- 符合ECOPACK标准的元件
- 超过IEC 61000-4-2 4级标准：±30 kV（空气放电）±12 kV（接触放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑和笔记本电脑
- 便携式多媒体设备及配件
- 可穿戴设备、家庭自动化、医疗保健设备
- 高度集成系统
