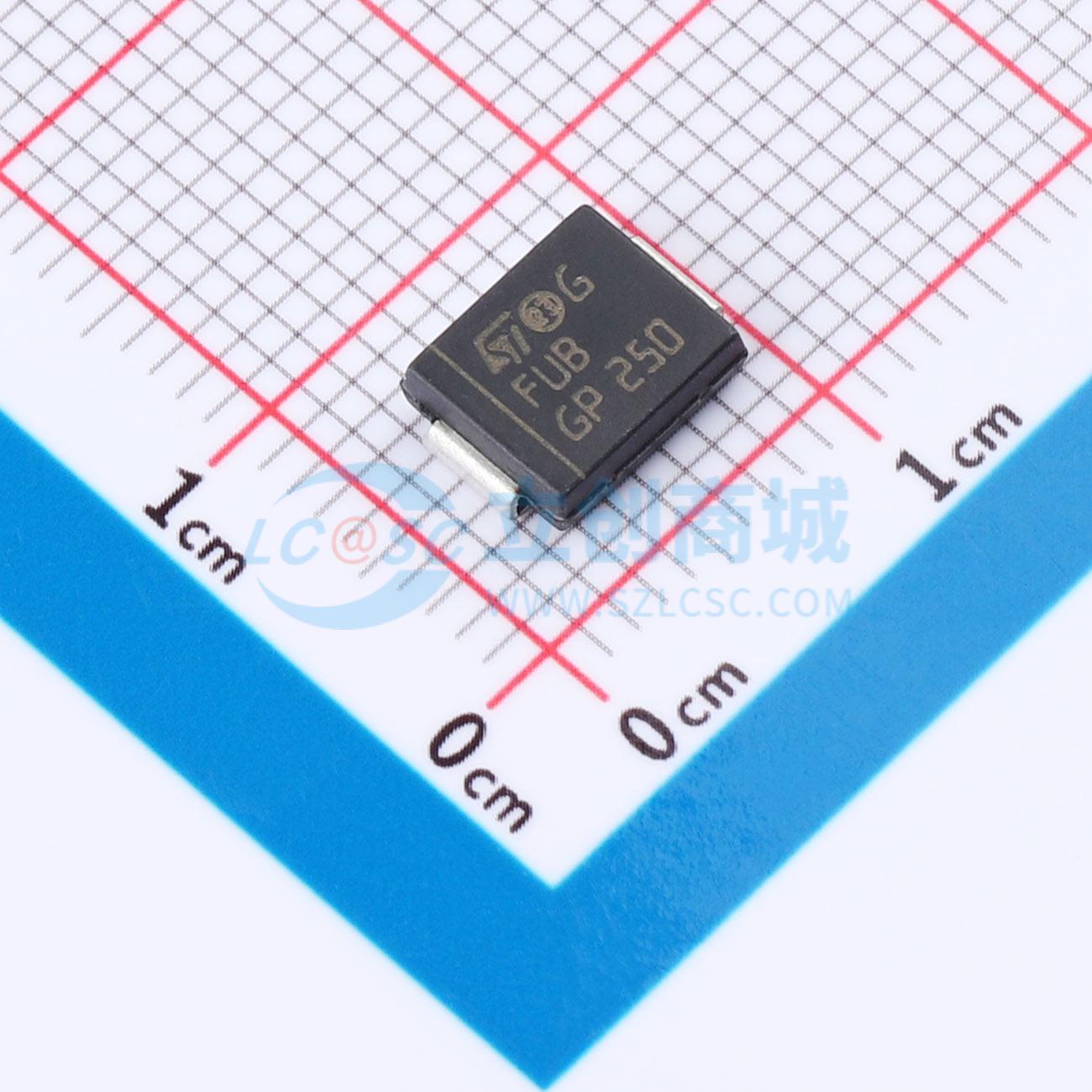

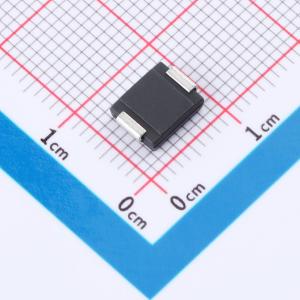

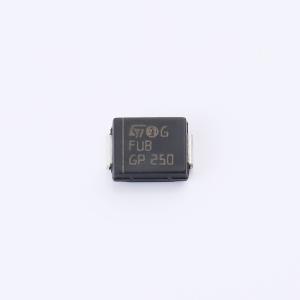

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 13.7V | |
| 峰值脉冲电流(Ipp) | 730A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 7.05V | |
| 反向电流(Ir) | 500uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TVS系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，以及根据IEC 61000 - 4 - 4和5抵御电气过应力。它们适用于1500 W 10/1000 µs以下的浪涌。 这种平面技术使其适用于高端设备和开关电源，这些应用需要低泄漏电流和高结温以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500 W（10/1000 µs）至10 kW（8/20 µs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 低泄漏电流：25 ℃时为0.2 µA
- 最大工作结温：150 ℃
- 最大结温下的高功率能力：高达1250 W（10/1000 µs）
- 引脚处理：亚光镀锡
- UL94，V0
- J - STD - 020 MSL 1级
- J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026
- JESD - 201 2类晶须测试
- IPC7531焊盘布局和JEDEC注册封装外形
- IEC 61000 - 4 - 4 4级：4 kV
- IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电），30 kV（接触放电）
交货周期
订货10-14个工作日购买数量
(2500个/圆盘，最小起订量 2500 个)个
起订量：2500 个2500个/圆盘
总价金额：
￥ 0.00近期成交0单
