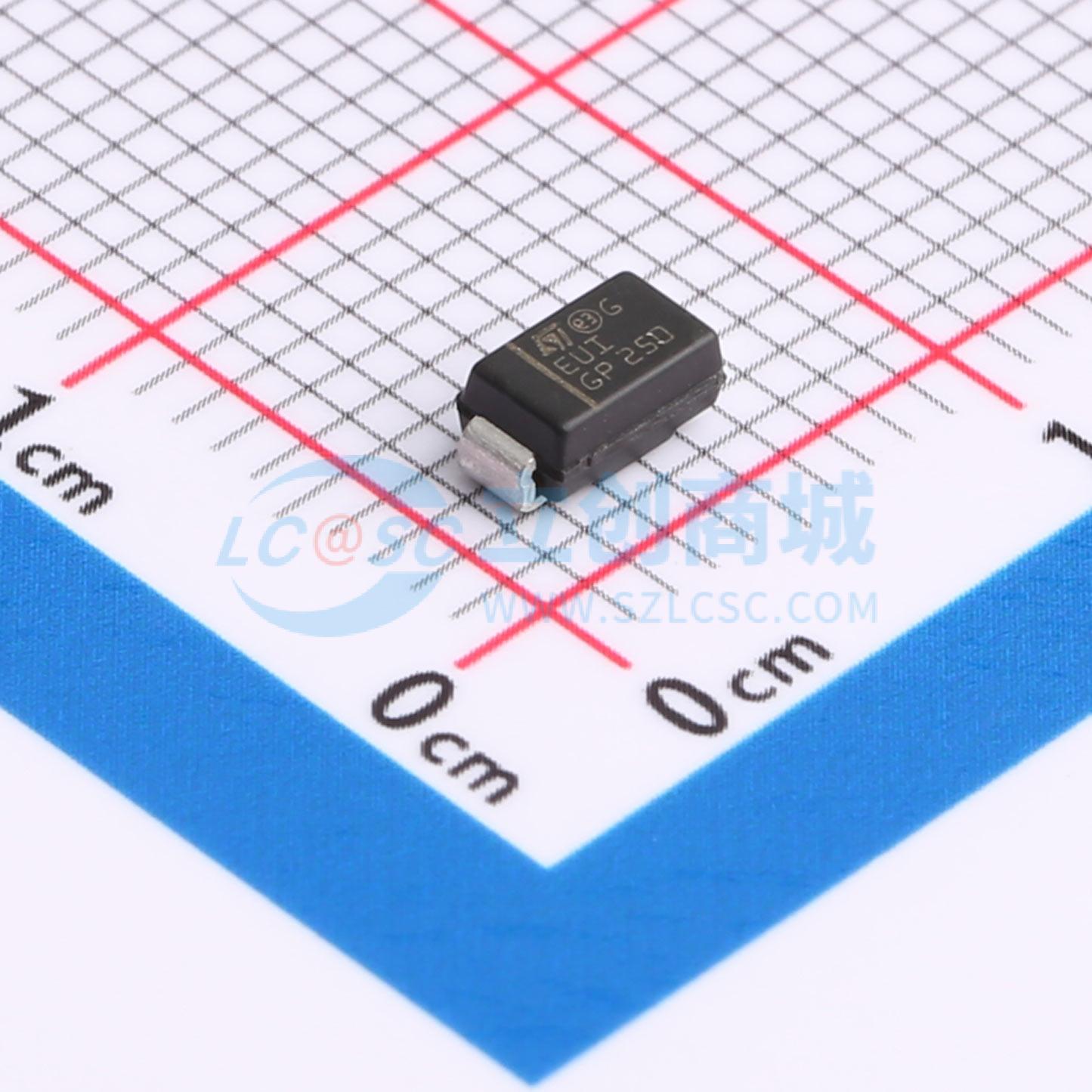

温馨提醒：图片仅供参考，商品以实物为准
SMAJ70A-TR
单向TVS 70V截止 峰值脉冲电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMAJ瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电，以及符合IEC 61000 - 4 - 4和5标准的电气过应力。这些器件通常用于防护400 W（10/1000 µs）以下的浪涌。平面技术使这些器件适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以确保长期的可靠性和稳定性。SMAJ采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMAJ70A-TR
- 商品编号
- C1974086
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 146V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 81.9V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMAJ瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电，以及符合IEC 61000 - 4 - 4和5标准的电气过应力。这些器件通常用于防护400 W（10/1000 µs）以下的浪涌。 平面技术使这些器件适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以确保长期的可靠性和稳定性。 SMAJ采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：– 400 W（10/1000 µs）；2.3 kW（8/20 μs）
- 截止电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：– 25 ℃时为0.2 μA；85 ℃时为1 μA
- 最大工作结温（Tj）：150 ℃
- 在最大结温（Tj）下具有高功率能力：– 270 W（10/1000 µs）；符合JEDEC注册的封装外形
- 符合以下标准：
- IEC 61000 - 4 - 2四级 – 15 kV（空气放电）；– 8 kV（接触放电）
- IEC 61000 - 4 - 5（浪涌等级见表格3）
- MIL STD 883G方法3015 - 7的3B类 – 25 kV人体模型（HBM）
- 树脂符合UL 94 V0级
- MIL - STD - 750方法2026可焊性标准
- EIA STD RS - 481和IEC 60286 - 3包装标准
- IPC 7531焊盘尺寸标准
