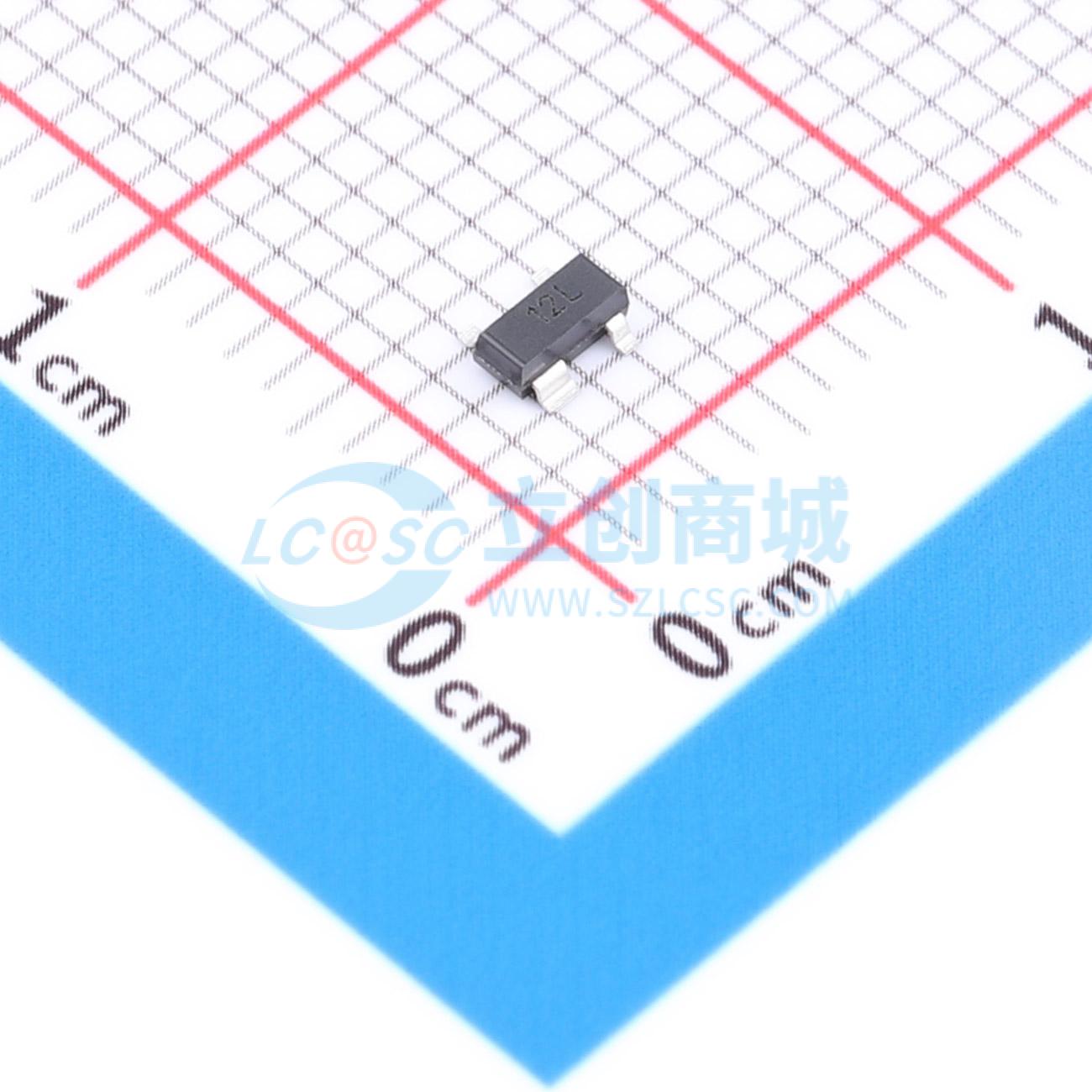

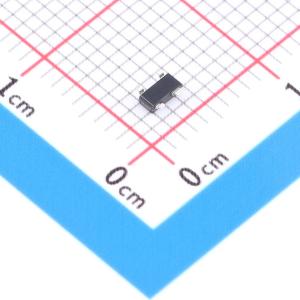

温馨提醒：图片仅供参考，商品以实物为准

LCDA12C-1.TCT

TVS 12V截止峰值浪涌电流：20A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LCDAxxC - 1是一款低电容瞬态电压抑制（TVS）二极管阵列。它旨在保护敏感的CMOS集成电路免受静电放电（ESD）和雷击的损害。每个器件可在共模（线对地）模式下保护一条线路，或在差分模式（线对线）下保护一对线路
品牌名称: SEMTECH
商品型号: LCDA12C-1.TCT
商品编号: C1974090
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LCDAxxC-1是一款低电容瞬态电压抑制器（TVS）二极管阵列。它旨在保护敏感的CMOS集成电路免受静电放电（ESD）和雷击的损害。每个器件可在共模（线对地）模式下保护一条线路，或在差分（线对线）模式下保护一对线路。其电容低（<15pF），适用于高速电信和数据通信接口，且不会造成信号衰减。 LCDAxxC-1的结构经过优化，便于在高密度电路板上进行布局。小型SOT-143封装可最大限度减少电路板所需空间。这些器件能够承受8/20μs雷击脉冲下高达20A的电流。低电感结构可在大电流浪涌期间将电压过冲降至最低。 LCDAxxC-1可用于保护ADSL接口、多协议串行收发器、便携式电子设备和无线系统。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）：±15kV（空气放电），±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）：40A（5/50ns）；IEC 61000 - 4 - 5（雷击）：0.5kV，12A（8/20μs）
结构经过优化，便于电路板布局
保护一对线路
适用于高速接口的低电容（<15pF）
低钳位电压
低漏电流
工作电压：12V和15V
固态硅雪崩技术

应用领域

ADSL接口
RS - 232、RS - 422、V.90接口
多协议串行收发器
高速数据线
便携式电子设备
广域网/局域网设备
无线系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	26.6V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	500W
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	8pF
