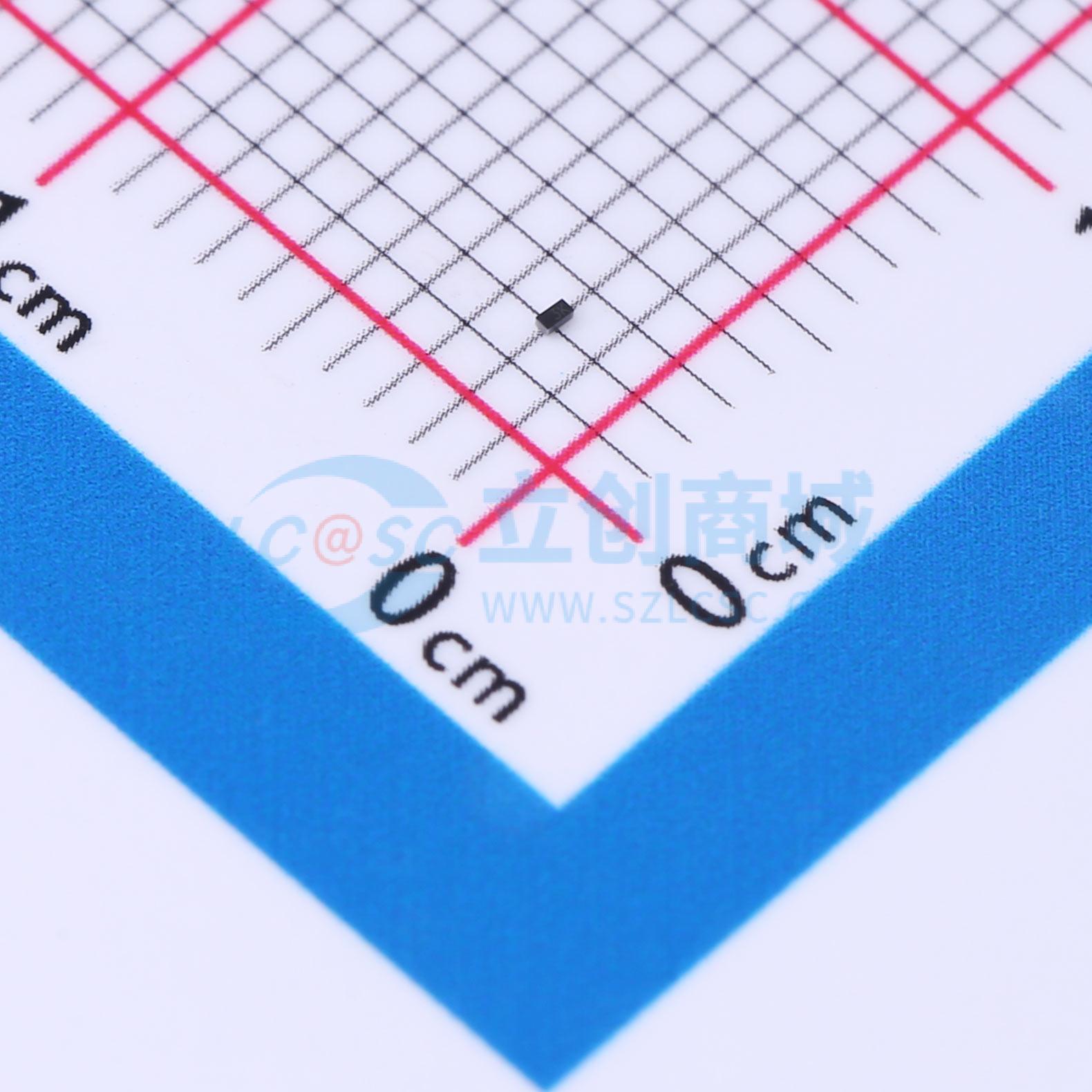

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP3331ZATFT

TVS 3.3V截止峰值脉冲电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: µClamp TVS二极管旨在保护敏感电子设备免受因ESD造成的损坏或闭锁。它们旨在替代便携式应用（如手机、笔记本电脑和其他便携式电子设备）中的多层压敏电阻（MLV）。TVS二极管具有用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。µClamp3331ZA具有极佳的ESD保护特性，其特点是极低的动态电阻、低峰值ESD钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电+/-30kV）。每个器件可保护一条工作电压为3.3伏的数据或电源线。µClamp3331ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6x0.3毫米，标称高度仅为0.25毫米。引脚采用镍金镀层。这种小封装使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机和可穿戴设备等便携式应用。
品牌名称: SEMTECH
商品型号: UCLAMP3331ZATFT
商品编号: C1974245
商品封装: 0201
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

µClamp TVS二极管旨在保护敏感电子设备免受因ESD造成的损坏或闭锁。它们旨在替代便携式应用（如手机、笔记本电脑和其他便携式电子设备）中的多层压敏电阻（MLV）。TVS二极管具有用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 µClamp3331ZA具有极佳的ESD保护特性，其特点是极低的动态电阻、低峰值ESD钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电+/-30kV）。每个器件可保护一条工作电压为3.3伏的数据或电源线。 µClamp3331ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6x0.3毫米，标称高度仅为0.25毫米。引脚采用镍金镀层。这种小封装使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机和可穿戴设备等便携式应用。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电+/-30kV，空气放电+/-30kV
超小型0201封装
保护单条线路
低ESD钳位电压
工作电压：3.3V
电容：最大20pF
低泄漏电流
低动态电阻：典型值0.07欧姆
固态硅雪崩技术

应用领域

手机及配件
键盘
侧键
音频端口
便携式仪器
笔记本电脑
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/圆盘，最小起订量 5 个)

个

起订量：5 个15000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	10V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	30W
	击穿电压	6.5V

	属性	参数值
	反向电流(Ir)	350nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	20pF
