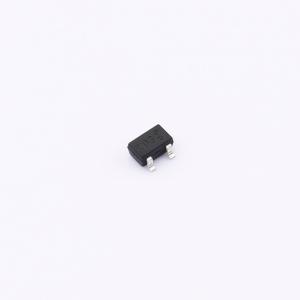

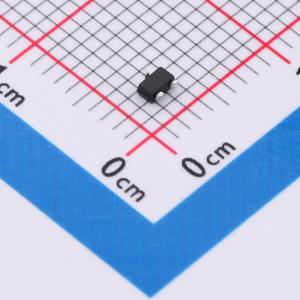

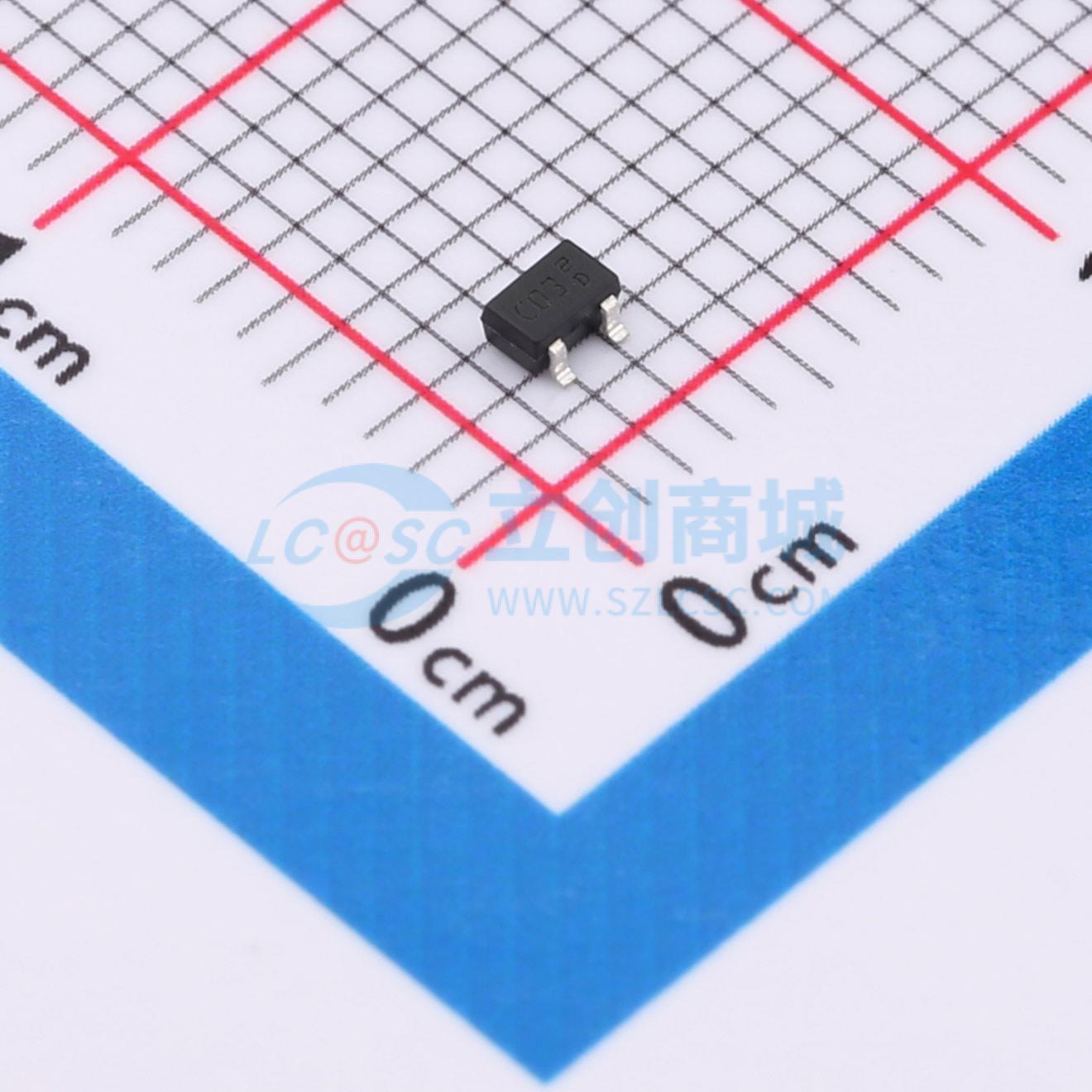

温馨提醒：图片仅供参考，商品以实物为准
ESDCAN03-2BWY
双向TVS 24V截止 峰值浪涌电流：3.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车用双线TVS，SOT323-3L封装，用于CAN总线（12 V系统）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDCAN03-2BWY
- 商品编号
- C1973833
- 商品封装
- SOT-323-3L
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 41V | |
| 峰值脉冲电流(Ipp) | 3.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 170W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.5V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS | |
| Cj-结电容 | 3.5pF |
商品概述
这些器件是双线路瞬态电压抑制器（TVS），专门用于保护汽车CAN总线线路免受静电放电（ESD）影响。 其改进后的参数使其符合汽车领域所有关键驱动标准，如CAN - FD、LIN、FlexRay、MOST、SENT、USB等。
商品特性
- 通过AEC - Q101认证
- 双线路ESD和EOS保护
- 双向器件
- 最大脉冲功率高达170 W（8/20 μs）
- 低钳位因子VCL / VBR
- 低泄漏电流
- 符合ECOPACK®2 ROHS标准的组件
- UL94，V0等级
- J - STD - 020 MSL 1级
- 符合IPC7531焊盘尺寸要求且采用JEDEC注册封装
- 符合ISO 16750 - 2（跳火启动和电池反接测试）
- 符合ISO 10605 - C = 150 pF，R = 330 Ω，超过4级标准：
- ±30 kV（空气放电）
- ±30 kV（接触放电）
- 符合ISO 10605 - C = 330 pF，R = 330 Ω，超过4级标准：
- ±30 kV（空气放电）
- ±30 kV（接触放电）
- 符合ISO 7637 - 3：
- 脉冲3a： - 150 V
- 脉冲3b： + 150 V
- 脉冲2a：+/- 85 V
应用领域
- 汽车控制器局域网（CAN）总线线路，需抑制静电放电和其他瞬态干扰。这些产品符合大多数汽车接口标准。
