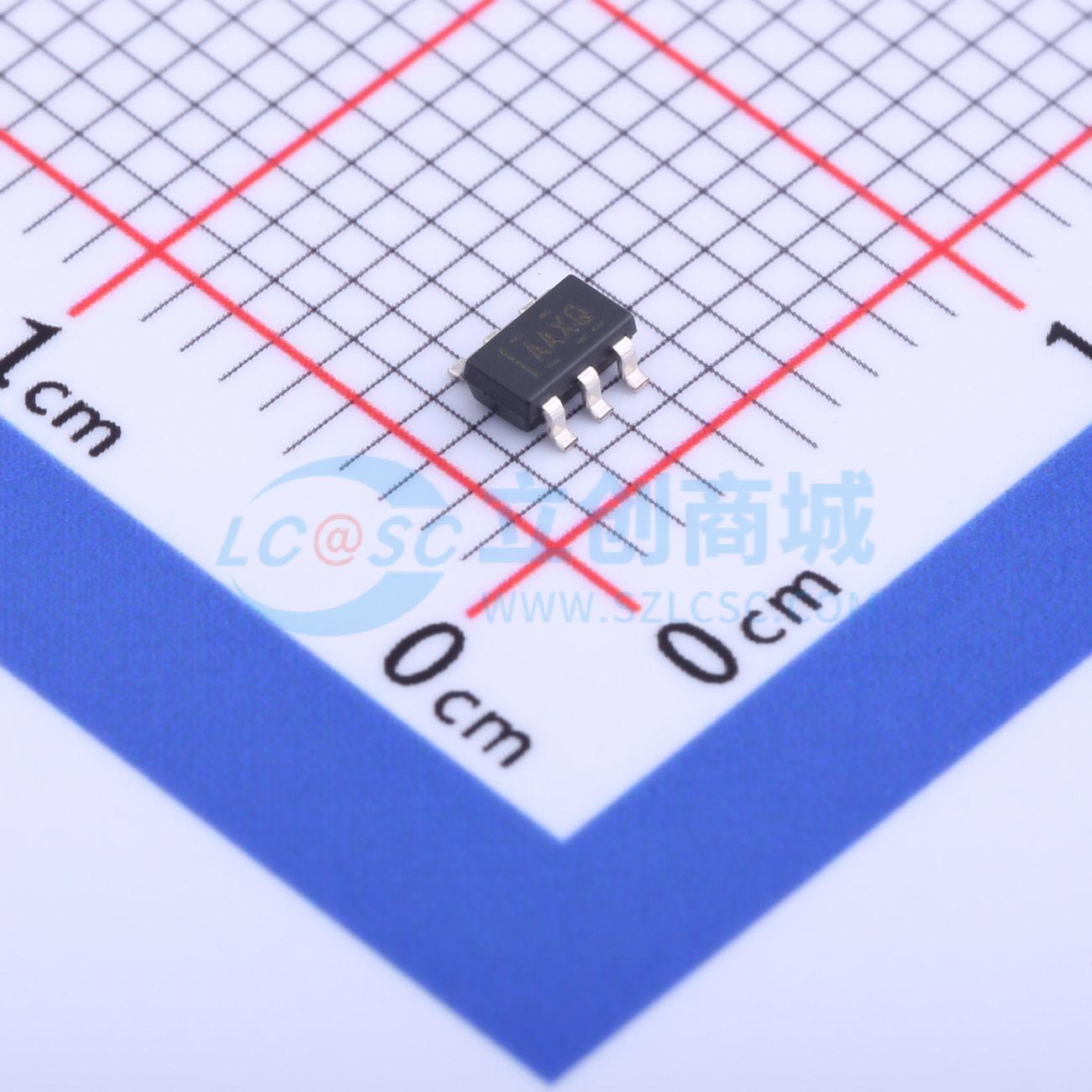

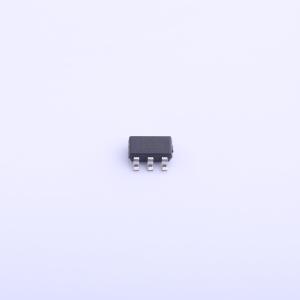

温馨提醒：图片仅供参考，商品以实物为准

TPD4E001QDBVRQ1

ESD 5.5V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4E001-Q1 适用于 USB 2.0 且具有 VCC 引脚的汽车类四通道 1.5pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4E001QDBVRQ1
商品编号: C1973712
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

TPD4E001-Q1 器件是一款低电容 TVS 二极管阵列，设计用于为通信线路中连接的敏感电子元件提供 ESD 保护。每个通道包含一对将 ESD 脉冲引导至 VCC 或者 GND 的瞬态电压抑制二极管。根据 IEC 61000-4-2 国际标准规定，TPD4E001-Q1 可防止接触放电电压高达±8kV 和气隙放电高达电压 ±15kV 的 ESD 事件发生。该器件每通道的电容低至 1.5pF，因此非常适用于高速数据接口。低泄露电流（最大 10nA）确保了系统的最低功耗和模块接口的高精度。此外，此器件还适用于为使用 USB 2.0、以太网或高精度模拟接口的汽车音响主机、后座娱乐系统以及后座摄像机系统提供保护。

商品特性

符合 AEC-Q100 标准
器件温度等级 1：-40°C 至 +125°C 运行环境温度范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 3B
HBM 电平 15kV
器件带电器件模型 (CDM) ESD 分类等级 C5
IEC 61000-4-2 4 级 ESD 保护 ±8kV 接触放电 ±15kV 气隙放电
IEC 61000-4-5 浪涌保护 – 5.5A (8/20µs)
输入电容低至 1.5pF
最大泄漏电流低至 10nA
电源电压范围：0.9V 至 5.5V

应用领域

终端设备：汽车音响主机、汽车后座娱乐系统、汽车后置摄像头系统
接口：USB 2.0、以太网、精密模拟接口

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	11V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
