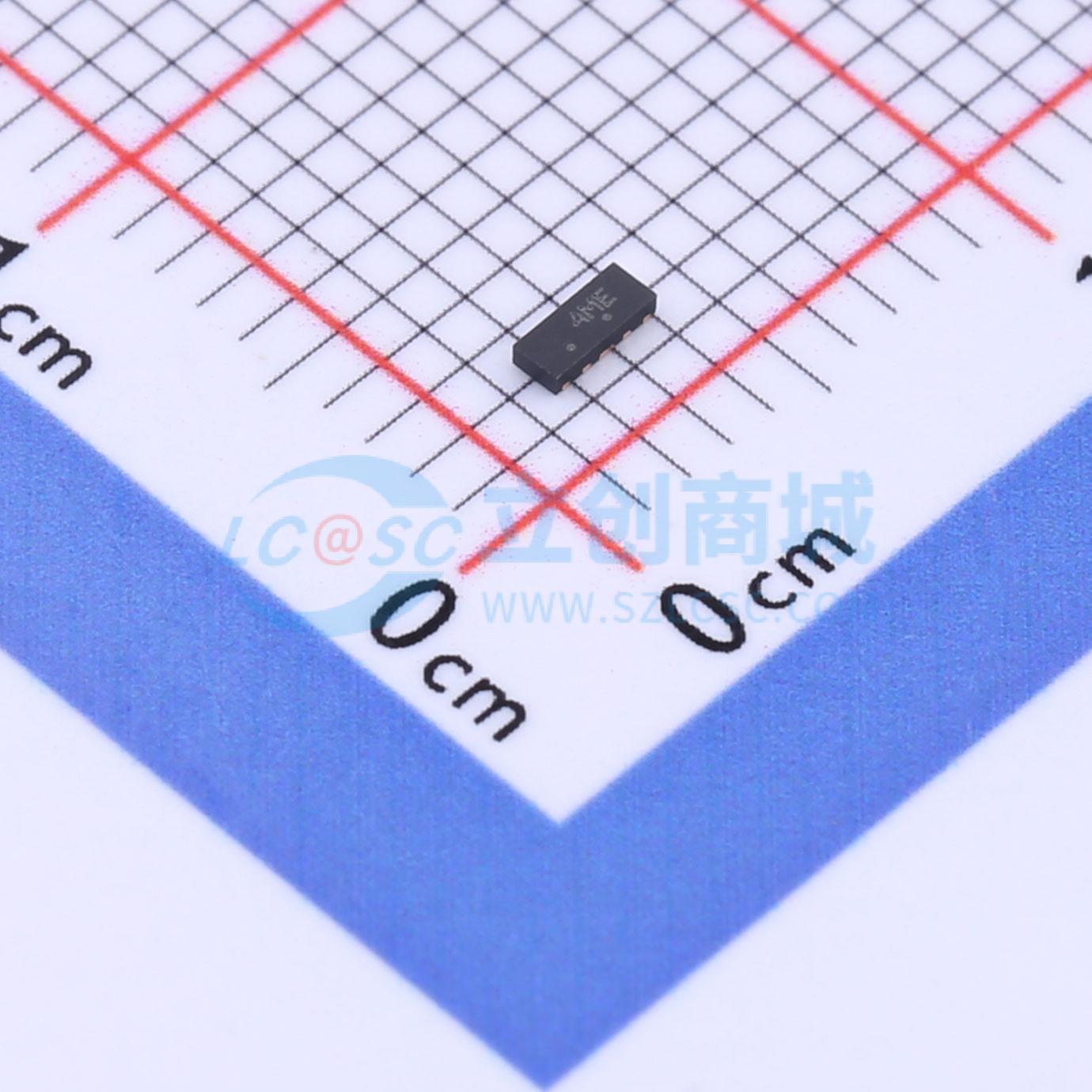

温馨提醒：图片仅供参考，商品以实物为准
ESD7004MUTAG
ESD 5V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7004浪涌保护器旨在保护高速数据线免受静电放电影响。超低电容和低静电放电钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于进行PCB布局，并能匹配走线长度，这对于维持USB 3.0和HDMI等高速差分线之间的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7004MUTAG
- 商品编号
- C1972960
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
ESD7004浪涌保护器旨在保护高速数据线免受静电放电影响。超低电容和低静电放电钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于进行PCB布局，并能匹配走线长度，这对于维持USB 3.0和HDMI等高速差分线之间的恒定阻抗至关重要。
商品特性
- 低电容（典型值为0.4 pF，I/O到地）
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2（4级）
- 低静电放电钳位电压
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且可进行生产件批准程序（PPAP）
- 这是一款无铅器件
应用领域
- USB 3.0
- HDMI
- 显示端口
- eSATA
