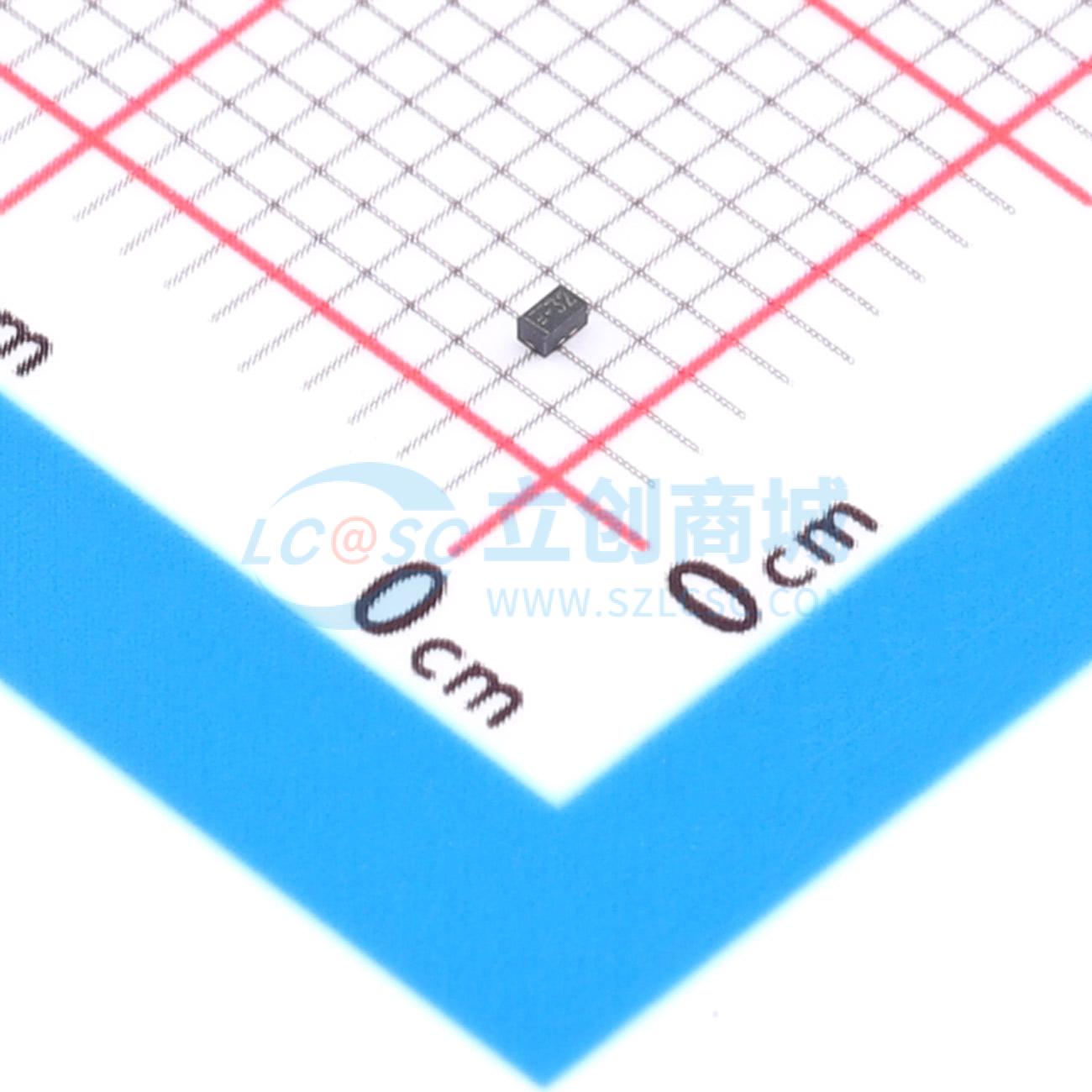

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3321P.TNT
双向ESD 3.3V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RClamp3321P可为USB3.0、HDMI1.3/1.4及其他高速端口提供静电放电（ESD）保护。它可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。RClamp3321P旨在将ESD峰值钳位和传输线脉冲（TLP）钳位降至最低
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3321P.TNT
- 商品编号
- C1972961
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 25W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
RClamp3321P可为USB3.0、HDMI1.3/1.4及其他高速端口提供静电放电（ESD）保护，可满足IEC 61000 - 4 - 2标准的ESD抗扰度要求。该器件旨在最大程度降低ESD峰值钳位和传输线脉冲（TLP）钳位。其动态电阻极低（典型值为0.47欧姆），可为敏感电路提供最佳保护。最大电容仅为0.35pF，这使得RClamp3321P可用于超过5GHz的应用中，且不会造成信号衰减。这些器件采用Semtech专有的低电压技术制造，在高达3.3V的工作电压下具有卓越的特性。 RClamp3321P采用2引脚SLP1006P2封装，尺寸为1.0×0.6×0.5mm，引脚间距为0.65mm，引脚采用无铅NiPdAu镀层。每个器件可保护一条工作电压为3.3V的线路。低ESD峰值钳位、低动态电阻和低电容的特性组合，使该器件适用于便携式设备中的USB 3.0、HDMI和V - By - One等接口应用。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±17kV（空气放电）、±12kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（脉冲宽度tp = 5/50ns）以及电缆放电事件（CDE）标准
- 超小型封装（1.0×0.6×0.5mm）
- 可保护一条数据或I/O线路
- 低电容：0.35pF
- 动态电阻：典型值0.47欧姆
- 低ESD钳位电压
- 工作电压：3.3V
- 固态硅雪崩技术
应用领域
- USB 3.0
- HDMI 1.3/1.4
- V - By - One
- 显示端口
- MHL/MDDI
- LVDS接口
- eSATA接口
