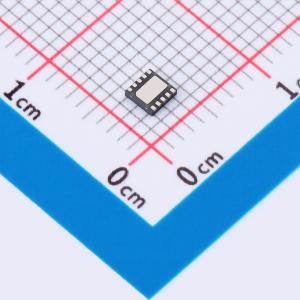

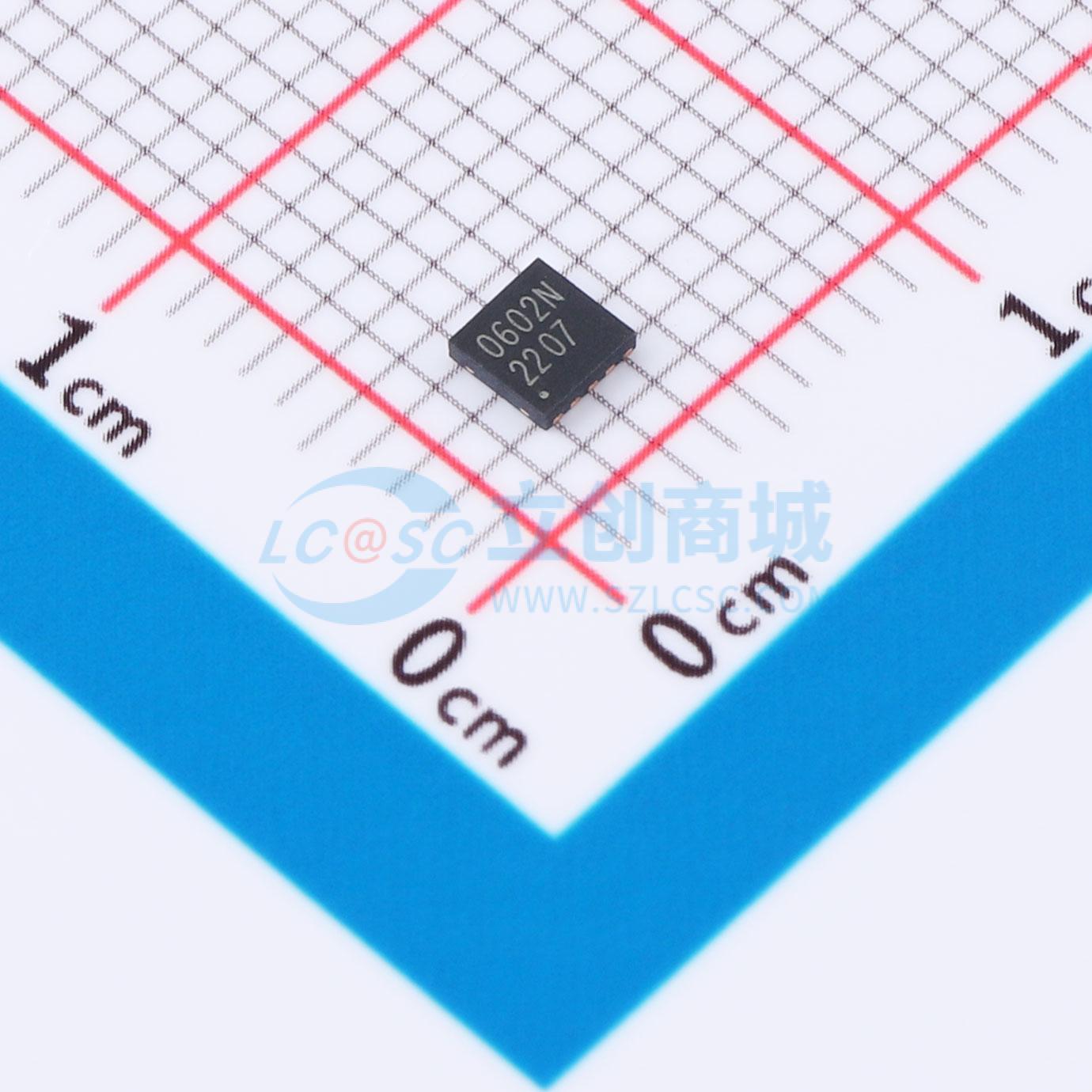

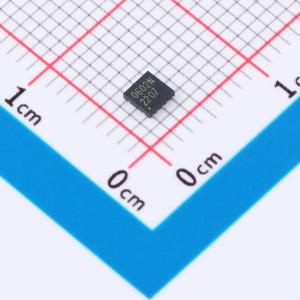

温馨提醒：图片仅供参考，商品以实物为准

TCLAMP0602N.TCT

TVS 6V截止 95A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: TCLAMP0602N.TCT
商品编号: C1973017
商品封装: SLP2626-10
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

商品概述

TransClamp™ 是一款低电容 TVS 阵列，专为保护高速数据接口而设计。该系列产品专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。这些器件将低电容、浪涌额定补偿二极管与高功率瞬态电压抑制器（TVS）集成在一起。补偿二极管采用桥式布局，使器件能够以共模和/或差模方式连接。这为设计人员提供了最大的灵活性，并减少了元件数量。器件的线间电容限制在最大 12pF，以确保高速线路上的信号正确传输。这些器件可满足贝尔实验室 GR - 1089 - CORE 短距离（建筑物内）浪涌要求，能够承受 2/10μs 脉冲下至少 100A 的浪涌电流。 TClamp™0602N 采用 10 引脚、符合 RoHS/WEEE 标准的 SLP2626P10 封装。其尺寸为 2.6 x 2.6 x 0.60mm。引脚间距为 0.5mm，采用无铅 NiPdAu 镀层。它们特别适用于电路板空间有限的应用，如集成连接器、磁性元件以及 T1/E1 设备。

商品特性

为高速数据线提供瞬态保护，符合贝尔实验室 1089（建筑物内）标准，可承受 100A（2/10μs）浪涌，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns），IEC 61000 - 4 - 5（雷击）L5、95A（8/20μs）标准
可保护共模和差模两条线路
低电容（线间 12pF）
低工作电压（6V）
低钳位电压
小型 SLP 封装节省电路板空间
固态技术

应用领域

T1/E1
T3/E3
10/100 以太网
集成磁性元件
电信级设备
ISDN 接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	6V
	钳位电压	29V
	峰值脉冲电流(Ipp)	95A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	2.5kW
	击穿电压	6.8V
	类型	TVS
