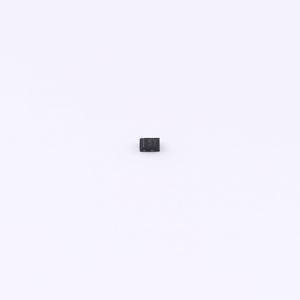

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0501T.TCT
单向TVS 5V截止 峰值脉冲电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- μClamp™系列瞬态电压抑制（TVS）阵列旨在保护敏感电子设备免受静电放电（ESD）造成的损坏或闭锁影响。该系列产品专为取代手机、笔记本电脑及其他便携式电子产品等便携式应用中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0501T.TCT
- 商品编号
- C1973317
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.020667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 250nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF；4.5pF |
商品概述
µClamp™ 系列 TVS 阵列旨在保护敏感电子设备，避免其因静电放电（ESD）而损坏或出现闩锁效应。该系列专为替代手机、笔记本电脑和其他便携式电子产品等便携式应用中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且无器件性能退化问题。 µClamp™ 0501T 采用 2 引脚、符合 RoHS/WEEE 标准的 SLP1006P2T 封装。其尺寸为 1.0 × 0.6 mm，标称高度仅为 0.4 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 5 伏的线路。这为设计师在不适合使用阵列的应用中灵活保护单条线路提供了便利。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。
商品特性
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
- 超小型封装（1.0 x 0.6 x 0.4mm）
- 保护一条数据线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-外设-MP3 播放器
