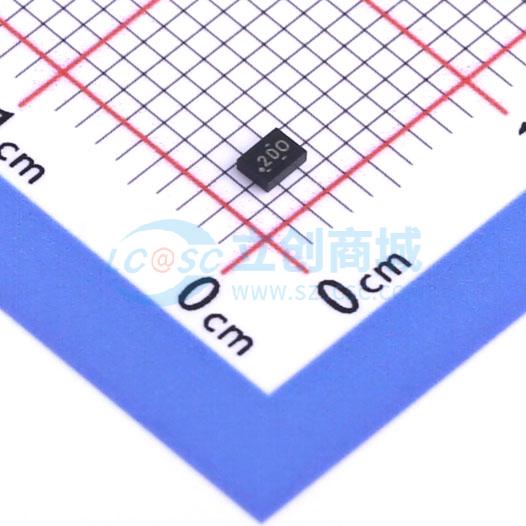

温馨提醒：图片仅供参考，商品以实物为准

TPD6E001RSER

单向ESD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD6E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的 6 通道 1.5pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD6E001RSER
商品编号: C1973318
商品封装: UQFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPD6E001是一款基于六通道瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列。TPD6E001能够消散IEC 61000 - 4 - 2国际标准（4级）规定的最高水平的ESD冲击。该器件每通道的IO电容为1.5 pF，非常适合用于高速数据IO接口。超低泄漏电流（最大<1 nA）适用于血糖仪和心率监测仪等应用中的精密模拟测量。

TPD6E001采用节省空间的RSE（UQFN）和RSF（WQFN）封装，工作温度范围为 - 40℃至85℃。另请参考TPD2E2U06、TPD3E001和TPD4E1U06，它们分别是2通道、3通道和4通道的ESD保护选项，适用于不同通道数量的ESD保护二极管阵列。与TPDxE001系列相比，TPD2E2U06提供更高水平的IEC ESD保护，并且无需输入电容。与TPDxE001系列相比，TPD4E1U06无需输入电容，提供更高的IEC ESD保护，并且电容更低。

商品特性

IEC 61000 - 4 - 2 4级ESD保护 – ±8 kV IEC 61000 - 4 - 2接触放电 ±15 kV IEC 61000 - 4 - 2空气间隙放电
I/O电容：1.5 pF（典型值）
低泄漏电流：1 nA（最大值）
低电源电流：1 nA（典型值）
0.9 V至5.5 V电源电压范围
节省空间的RSE和RSF封装选项
提供替代的2通道、3通道、4通道选项：TPD2E2U06、TPD3E001和TPD4E1U06

应用领域

终端设备
- 便携式数据终端
- 工业监视器
- IP摄像机
- 血糖仪
接口
- SDIO
- 精密模拟接口
- SVGA连接
- USB 2.0

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	击穿电压	11V
	反向电流(Ir)	1nA
	通道数	六路

	属性	参数值
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
