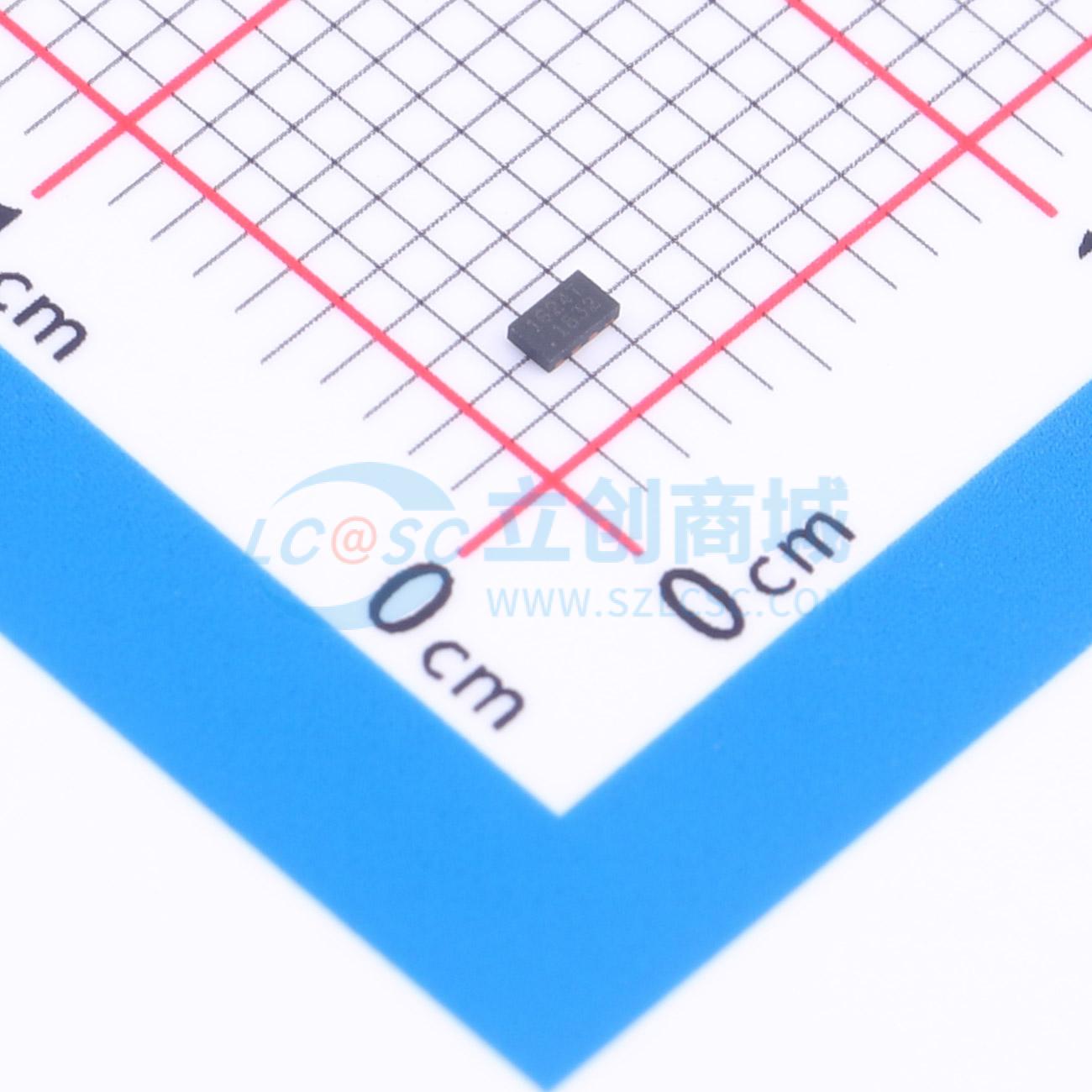

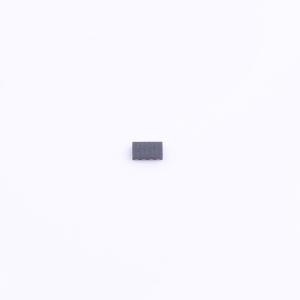

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP1624T.TCT
TVS 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp是一款低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。RClamp1624T专门用于保护使用微型USB端口的便携式设备
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP1624T.TCT
- 商品编号
- C1973485
- 商品封装
- DFN-6(1x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA；100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF；0.8pF |
商品概述
RailClamp是一款低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp1624T专为保护使用微型USB端口的便携式设备而设计。该器件的独特设计采用了低电容TVS二极管，用于保护最高工作电压达5伏的USB数据（DP、DM）和USB ID引脚。这些线路上的负载电容<1pF，以实现最大信号完整性。集成的12伏TVS二极管用于保护USB电压总线。这确保了该器件在正常USB操作或电池充电时保持高阻抗状态。当在12伏下工作时，VBus保护的泄漏电流<50nA。 RClamp1624T采用6引脚SLP1710P4T封装。其尺寸为1.7×1.0×0.40mm。引脚间距为0.4mm，采用无铅NiPdAu镀层。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±18kV（空气）、±12kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带内部TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护USB DP、DM和ID引脚至5V
- 保护最高工作电压达12V的USB VBus
- DP、DM和ID引脚上的低电容（<1pF）
- 至2.0GHz无插入损耗
- 低泄漏电流
- 低钳位电压
- 创新的直通式设计便于PCB布局
- 固态硅雪崩技术
应用领域
- USB 2.0
- USB OTG
- 微型USB
