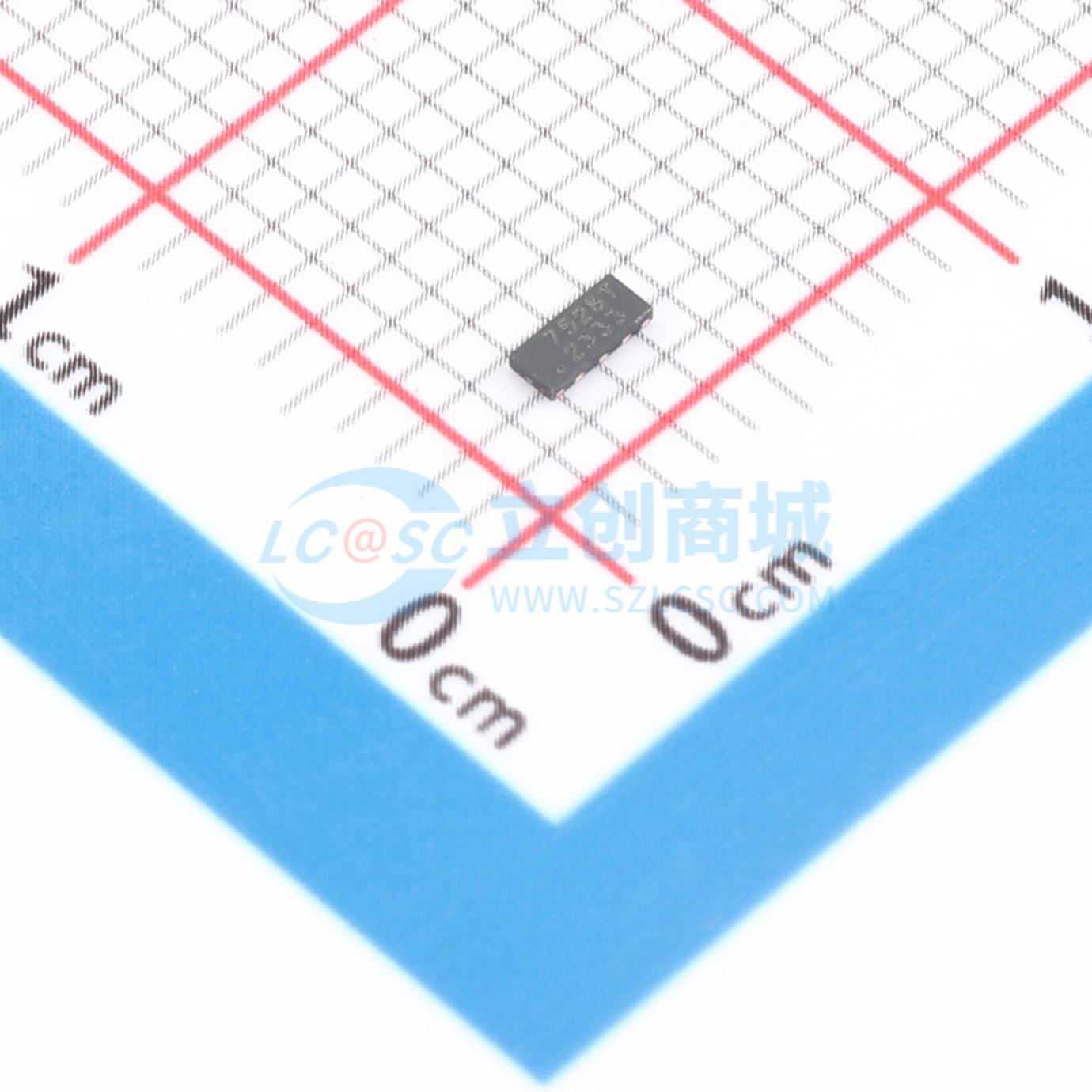

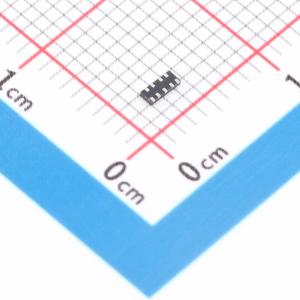

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP7528T.TNT
TVS 5V截止 5A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamp TVS阵列是超低电容ESD保护器件，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线的敏感组件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。典型的I/O引脚间电容仅为0.25pF，这使其能够在超过3GHz的电路中使用而不会造成信号衰减。采用9引脚SLP2611N9T封装，尺寸为2.6×1.1mm，标称高度为0.40mm
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP7528T.TNT
- 商品编号
- C1973525
- 商品封装
- SLP2611-9
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 八路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
RailClamp TVS阵列是超低电容的ESD保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp7528T的I/O引脚之间典型电容仅为0.25pF。这使其能够在超过3GHz的电路中使用而不会产生信号衰减。 RClamp7528T采用9引脚SLP2611N9T封装。其尺寸为2.6 x 1.1 mm，标称高度为0.40 mm。创新的直插式封装设计简化了PCB布局，并最大限度地提高了高速线路上的信号完整性。每个器件可保护八条线路，并且比现有解决方案占用更少的电路板空间。 小尺寸、低电容和高水平的ESD保护相结合，使该器件成为HDMI、MHL、MDDI和eSATA接口等应用的灵活解决方案。
商品特性
- 高速数据线的ESD保护，符合IEC 61000 - 4 - 2（ESD）± 25kV（空气）、± 20kV（接触）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直插式设计
- 保护八条高速线路
- 低电容：典型值0.25pF（I/O到I/O）
- 低ESD钳位电压
- 极低的动态电阻：典型值0.30欧姆
- 固态硅雪崩技术
应用领域
- HDMI 1.4
- USB 3.0
- MHL
- LVDS接口
- PCI Express
- eSATA接口
