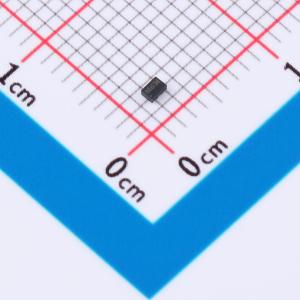

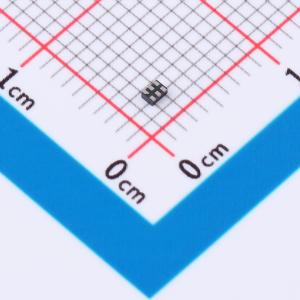

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0503N.TCT

TVS 6.5V截止 3A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SEMTECH
商品型号: RCLAMP0503N.TCT
商品编号: C1973235
商品封装: UFDFN-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

RailClamp系列是一系列超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。它们适用于电路板空间有限的应用场景。每个器件所需的PCB面积小于1.5mm²，可保护多达三条高速数据线。单片设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。每条线路对地的最大电容为0.5pF。每条线路的电容匹配良好，可确保信号平衡一致。提供与TVS的连接，用于保护外部电压总线，例如在USB应用中常见的电压总线。该器件针对便携式电子设备的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 RClamp0503N采用6引脚、符合RoHS/WEEE标准的SLP1510N6封装。其尺寸为1.45x1.0x0.58mm。这种小封装使其非常适合用于手机、笔记本电脑和数码相机等便携式电子设备。

商品特性

高速数据线的ESD保护符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护三条I/O线和一条电源线
低电容：最大0.5pF
低钳位电压
固态硅雪崩技术

应用领域

USB OTG
MMC端口
串行ATA
视频端口
SIM端口
PCI Express

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	6.5V
	钳位电压	30V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us

	属性	参数值
	击穿电压	9.5V
	反向电流(Ir)	1uA
	通道数	三路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
