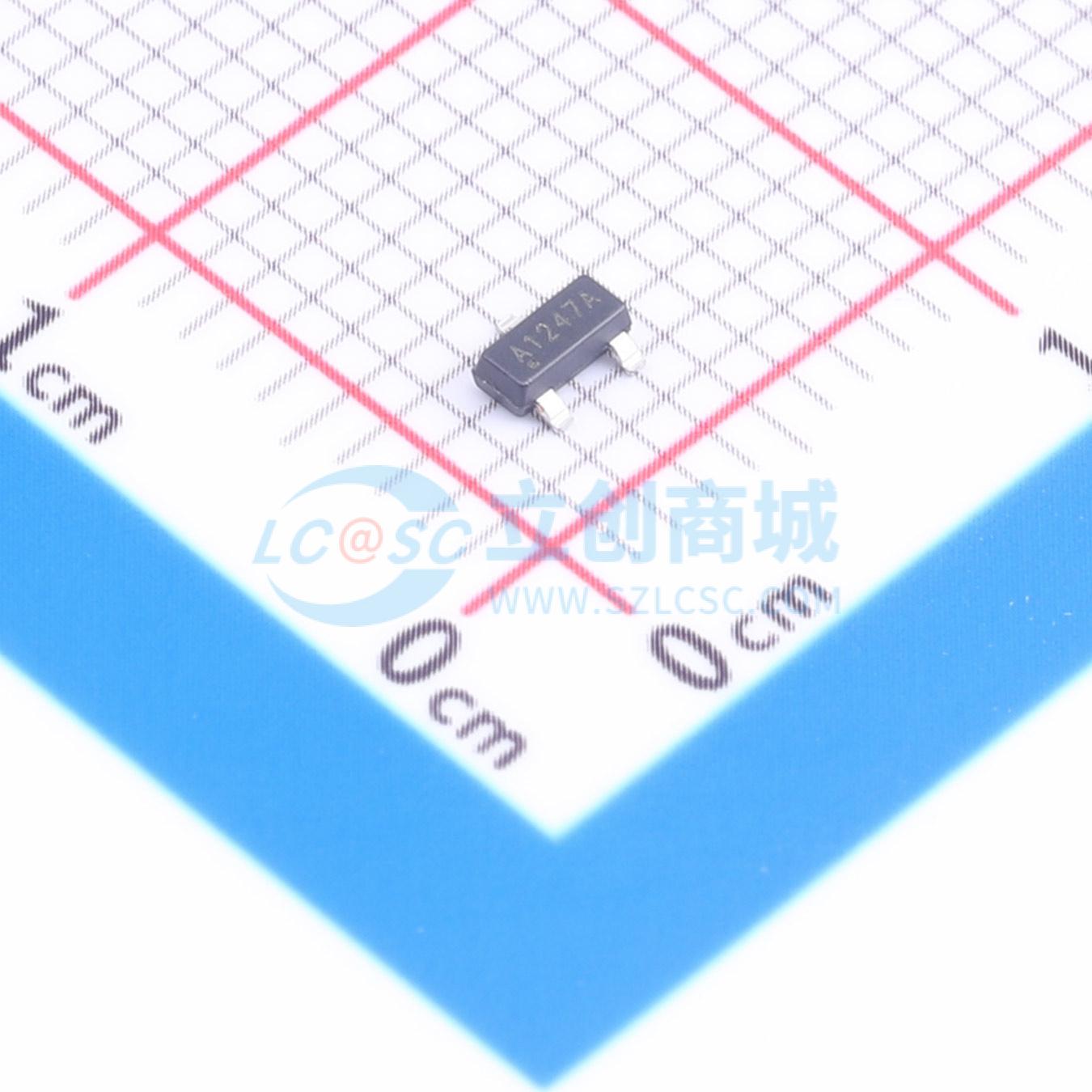

温馨提醒：图片仅供参考，商品以实物为准

CDSOT23-SLVU2.8

TVS 2.8V截止峰值浪涌电流：30A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDSOT23-SLVU2.8 器件可为高速数据端口提供静电放电（ESD）、电气快速瞬变（EFT）和浪涌保护，满足 IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）和 IEC 61000-4-5（浪涌）标准要求。该瞬态电压抑制器阵列的工作峰值反向电压为 2.8 V，最小击穿电压为 3 V。采用 SOT23 封装的器件可直接安装在符合行业标准的 SOT23 焊盘上。芯片二极管符合 JEDEC 标准，便于使用标准贴装设备进行操作，且扁平结构可减少滚动。
品牌名称: BOURNS
商品型号: CDSOT23-SLVU2.8
商品编号: C1973242
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

CDSOT23-SLVU2.8器件可为高速数据端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护，满足IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）和IEC 61000-4-5（浪涌）标准要求。该瞬态电压抑制器阵列的工作峰值反向电压为2.8V，最小击穿电压为3V。

商品特性

符合RoHS标准
低电容，约2.5 pF
静电放电保护
浪涌保护
潮湿敏感度等级1级
静电放电分类（人体模型）：3B

应用领域

-个人数字助理(PDA)-移动电话及配件-存储卡保护-SIM卡端口保护-便携式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.8V
	钳位电压	21V
	峰值脉冲电流(Ipp)	30A@8/20us
	峰值脉冲功率(Ppp)	600W@8/20us
	击穿电压	3V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	2.5pF
