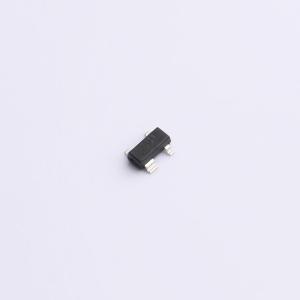

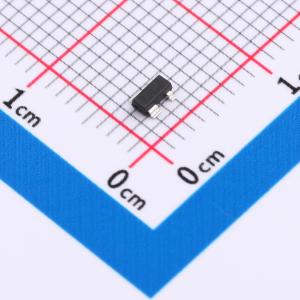

温馨提醒：图片仅供参考，商品以实物为准
CD143A-SR2.8
ESD 2.8V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD143A - SR2.8和CD143A - SR3.3型号器件可为手机、手持电子设备和个人电脑等便携式电子设备的外部端口提供静电放电（ESD）保护。该元件提供的ESD保护功能，可使数据端口按照IEC 61000 - 4 - 2规定的ESD测试方法，承受最低±8 kV接触放电/±15 kV空气放电。该器件尺寸为2.80mm×1.20mm，采用SOT - 143封装，可直接安装在FR4印刷电路板上
- 品牌名称
- BOURNS
- 商品型号
- CD143A-SR2.8
- 商品编号
- C1973315
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4.5pF |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 2.8V |
| 电流-峰值脉冲(10/1000?s) | 12A（8/20?s） |
| 电源线路保护 | 是 |
| 功率-峰值脉冲 | 200W |
| 电压-击穿（最小值） | 3V |
| 不同频率时电容 | 4.5pF @ 1MHz |
| 不同Ipp时电压-箝位（最大值） | 5V |
| 封装/外壳 | TO-253-4，TO-253AA |
| 工作温度 | -55°C ~ 125°C（TJ） |
| 供应商器件封装 | SOT-143 |
| 单向通道 | 2 |
| 类型 | 转向装置（轨至轨） |
| 应用 | 以太网 |
