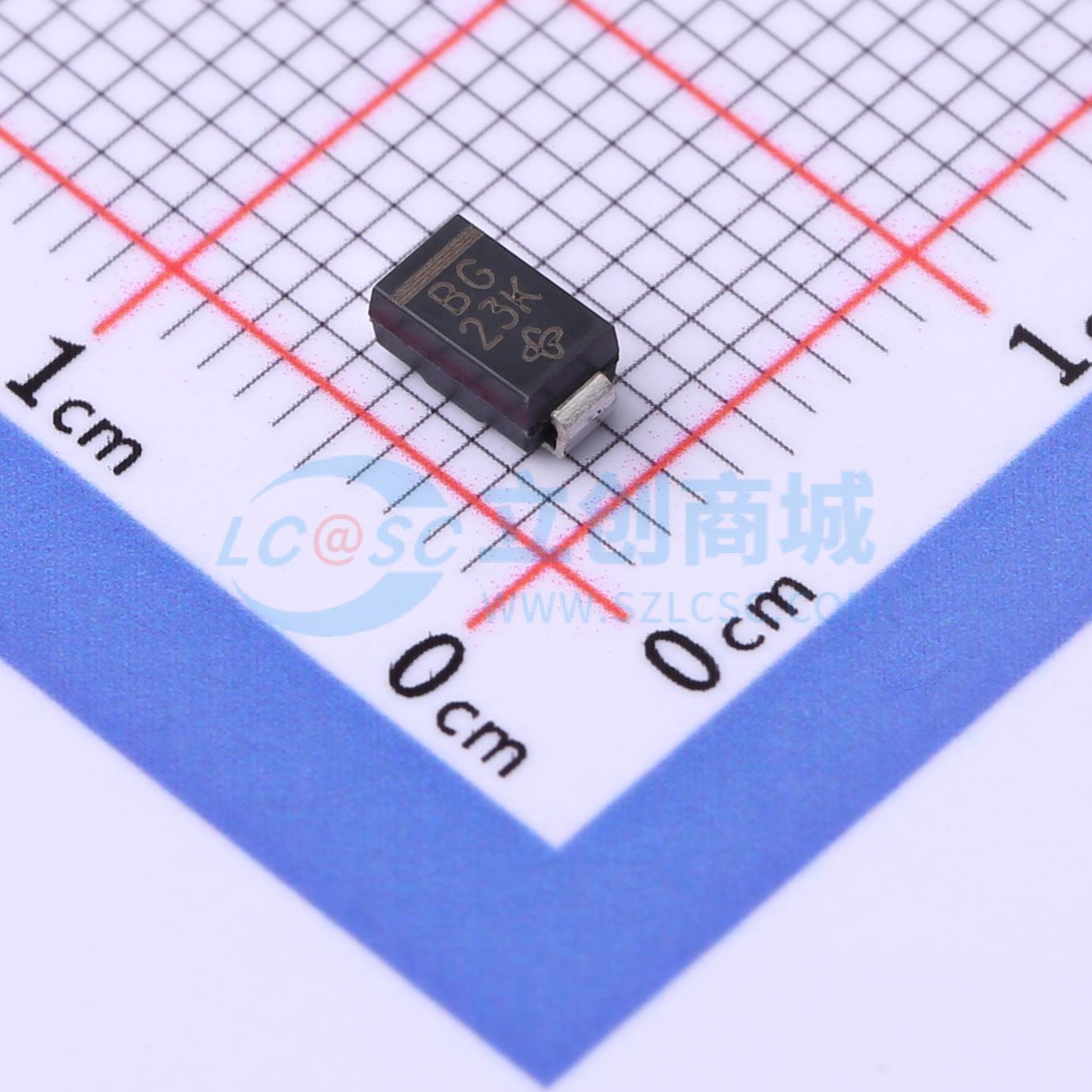

SMAJ13A-E3/61
单向TVS 13V截止 峰值浪涌电流：27.9A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向两种类型。 10/1000 μs 波形下具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01%（78 V 以上为 300 W）。 出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的 IC、MOSFET、传感器单元信号线中引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ13A-E3/61
- 商品编号
- C1973247
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 21.5V | |
| 峰值脉冲电流(Ipp) | 27.9A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 15.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适用于自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 采用10 / 1000 μs波形时，峰值脉冲功率能力为400 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 °C
- 可提供AEC-Q101认证产品
- 汽车级订购代码：基础产品编号HE3或HM3
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业、汽车和电信领域传感器单元信号线上产生的电压瞬变。
