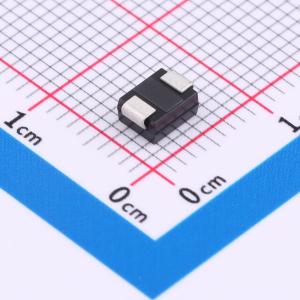

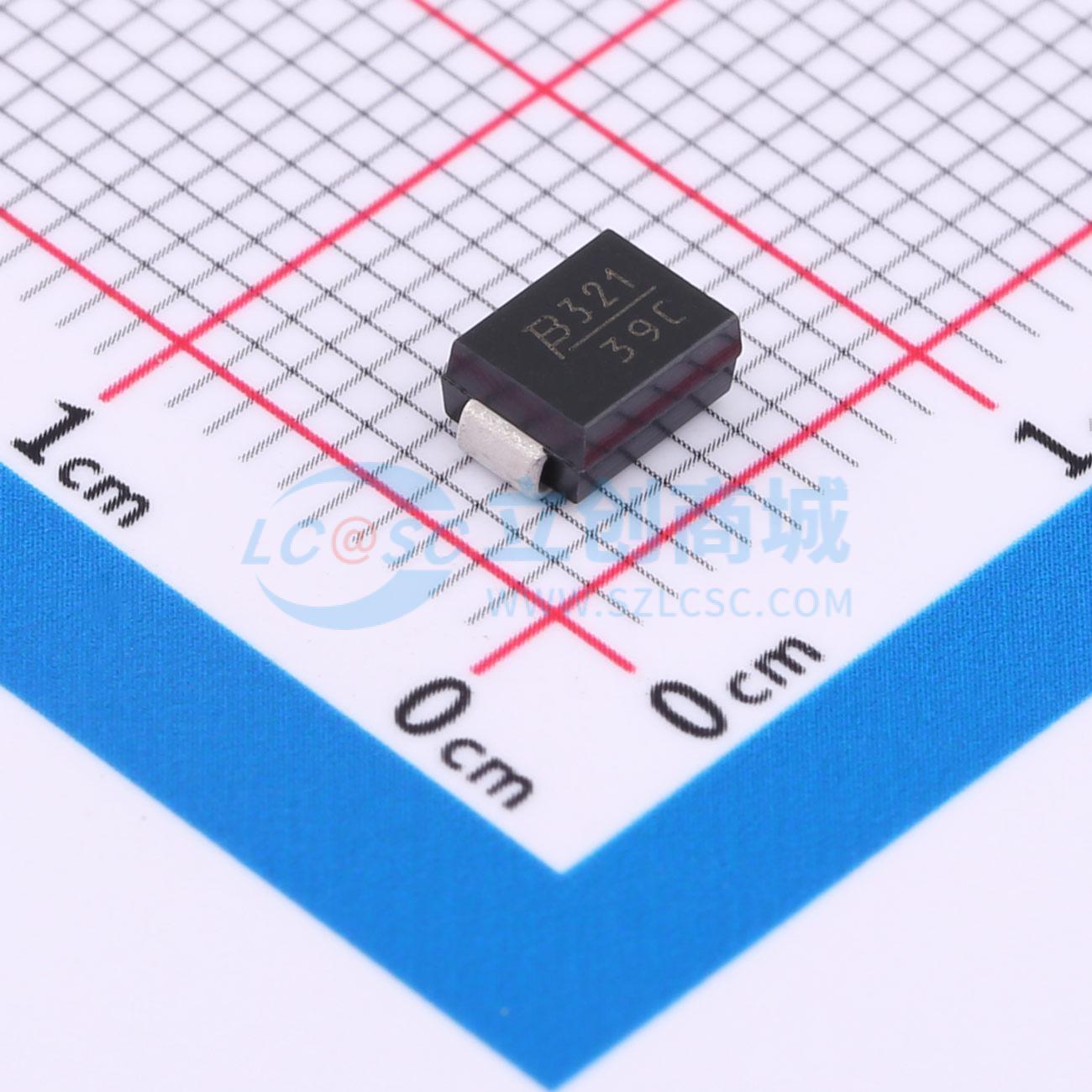

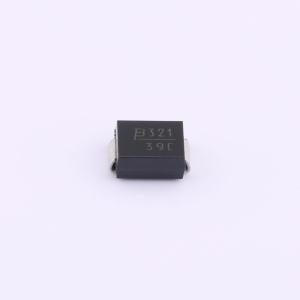

温馨提醒：图片仅供参考，商品以实物为准
P6SMB39CA
双向TVS 33.3V截止 峰值浪涌电流：61A@8/20us
- 描述
- 便携式通信、计算和视频设备市场对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。Bourns 提供采用紧凑型芯片封装 DO-214AA（SMB）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电保护应用。该瞬态电压抑制器系列提供 6.8 V 至 550 V 的击穿电压选择。对于单向器件，典型快速响应时间小于 1.0 皮秒；对于双向器件，从 0 到最小击穿电压的典型快速响应时间小于 5.0 皮秒。芯片二极管符合 JEDEC 标准，易于使用标准贴装设备进行操作，且扁平结构可最大程度减少滚动。
- 品牌名称
- BOURNS
- 商品型号
- P6SMB39CA
- 商品编号
- C1973270
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33.3V | |
| 钳位电压 | 64.9V | |
| 峰值脉冲电流(Ipp) | 61A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 41V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
Bourns提供用于浪涌和ESD保护应用的瞬态电压抑制二极管，采用紧凑型芯片封装DO-214AA（SMB）尺寸规格。该瞬态电压抑制器系列提供6.8 V至550 V的击穿电压选择。单向器件从0 V到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。芯片二极管符合JEDEC标准，易于使用标准贴装设备操作，扁平结构可减少滚动。
商品特性
- 符合RoHS标准*且无卤素**
- 表面贴装SMB封装
- 击穿电压：6.8至550 V
- 峰值脉冲功率：600 W
- 典型温度系数：ΔVBR = 0.1%xVBR @ 25°CxΔT
- IEC 61000 - 4 - 2 ESD（最低4级）
- IEC 61000 - 4 - 4 EFT
- IEC 61000 - 4 - 5浪涌
- 单向器件从0 V到最小击穿电压的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒
- 符合JEDEC标准
- 易于使用标准贴装设备操作
- 扁平结构可减少滚动
- 湿度敏感度等级1 ESD分类（HBM）. 3B
